Opvoerinstall. Aqualift F XL 200l
Duo, SPF 1400-S1, Afsluiter

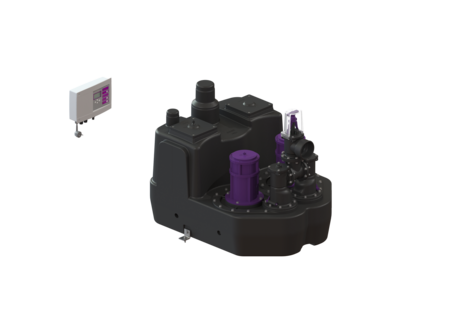

KESSEL Opvoerinstall. Aqualift F XL 200l Duo, duopomp, 230 V, afsluiter schuif van kunststof, met 2 onderdompelbare SPF 1400-S1 pompen, dempingsmat ja, alarm met drukbuis, bedrijfsmodus S1, perskoppeling horizontaal
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 11086 |
|---|---|
| GTIN | 4026092057537 |
| Korting groep | 50 |
Opvoerinstall. Aqualift F XL 200l Duo, SPF 1400-S1, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 105 kg Bruto gewicht: 125 kg Lengte: 980 mm Breedte: 760 mm Hoogte: 807 mm Lengte verpakking: 1650 mm Breedte verpakking: 1150 mm Hoogte verpakking: 890 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 610 mm Max. boring van toevoer (DN): 200 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 120 l Reservoirvolume: 200 l Loopband Pomp: SPF 1400-S1 Aantal pompen: 2 Gewicht, pomp: 28 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 7,3 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,99 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1420 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Bekijk |
 | Aansluitadapter Flensmof DN 100, persleidingen van PE | 28020 | Bekijk |
 | Terugslagklep DN 80, gietijzer | 28021 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | Aansluitadapter Flensmof DN 80, persleidingen van PE | 28067 | Bekijk |
 | Flensadapter DN 80 naar DN 100, gietijzer | 28068 | Bekijk |
 | Aansluitadapter Flensmof DN 80, persleidingen van GG | 28069 | Bekijk |
 | Aansluitadapter Flensmof DN 100, persleidingen van GG | 28072 | Bekijk |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk |
 | Verbindingsslang DN 80, voor persleidingen van gietijzer | 28664 | Bekijk |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Bekijk |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk |
 | Afsluiter DN 100, kunststof | 28698 | Bekijk |
 | Afsluiter DN 150, kunststof | 28699 | Bekijk |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk |
 | Flensadapter DN 80, voor kunststofarmatuur | 28714 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
| Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Bekijk |
 | Drukbuis Tubo flessibile 5 m, inclusief schroeven | 28050 | Bekijk |
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Bekijk |
 | Pompaandrijving SPF 1400 230 V, S1, 5m-kabel, met condensator | 28066 | Bekijk |
| Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk |
 | Kleppenbehuizing met luchtslang, DN 100 | 28677 | Bekijk |
| Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk |
 | Besturingskast Comfort Duo, 230 V | 28746 | Bekijk |
 | Afdichting DN 150 | 680003 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting Pompflens | 680045 | Bekijk |
 | Bevestigingshoek met schroeven (2 stuks) | 680046 | Bekijk |
 | Set schroeven verzinkt, 14 stuks | 680047 | Bekijk |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk |
 | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk |
 | Kleppenbehuizing voor duo-installaties, zonder afsluiter | 680061 | Bekijk |
 | Reinigingsdeksel geschroefd, DN 160 | 680421 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPF 1400-S1
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): schuif van kunststof
