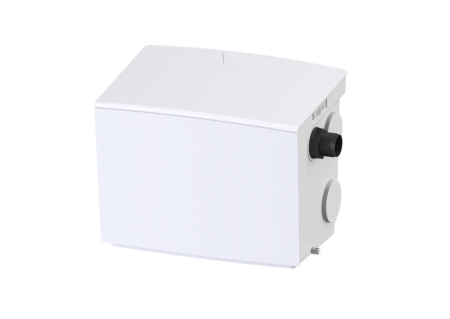

Opvoerinstallatie Minilift S
GTF 500, vrije opstelling
KESSEL Opvoerinstallatie Minilift S, afvalwater Fecaliënvrij afvalwater, vrije opstelling, met een onderdompelbare GTF 500 pomp, bedrijfsmodus S1
- Bestand tegen heet water
- Toevoer via de boven- of zijkant
- Eenvoudig onderhoud zonder gereedschap
Artikel nr. | 28562 |
---|---|
GTIN | 4026092096994 |
Korting groep | 20 |
Opvoerinstallatie Minilift S GTF 500, vrije opstelling
De aansluitklare kleine opvoerinstallatie Minilift S is geschikt voor het afvoeren van huishoudelijk afvalwater en ideaal voor het aansluiten van douche, badkuip, wastafel, spoelbak, vaatwasser of wasmachine. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof, heeft een open pompbehuizing en is bestand tegen agressief afvalwater. Dankzij de verschillende aansluitmogelijkheden voor toevoeren (vier DN 50 horizontaal, één DN 40 verticaal) en de aanpasbare afvoeren kan de installatie flexibel en eenvoudig worden geïnstalleerd. - Bestand tegen heet en pekelwater - Geleverd met gemonteerde terugslagklep aan de drukkant - Sterke pomp met open waaier voor een optimale bedrijfszekerheid - Onderhoud zonder gereedschap Uitvoering Soort installatie: Enkele eenheid Pompregeling: Vlotter Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: wit Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: aansluitklaar ATEX: nee Afmetingen Netto gewicht: 12,1 kg Bruto gewicht: 12,1 kg Lengte: 425 mm Breedte: 300 mm Hoogte: 340 mm Lengte verpakking: 455 mm Breedte verpakking: 380 mm Hoogte verpakking: 350 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aantal toevoeren: 5 Reservoirvolume: 30 l Toevoer verticaal (DN): 40 Toevoer horizontaal (DN): 50 Loopband Pomp: GTF 500 Aantal pompen: 1 Gewicht, pomp: 6 kg Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,7 A Beschermingsklasse: I Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 10 m³/h Opvoerhoogte max.: 8 m Toerental: 2800 U/min Vermogen P1: 0,6 kW Vermogen P2: 0,36 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Lengte van pompkabel: 5 m Besturing Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,7 A Vereiste zekering (kabelbescherming): C 16 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Rubberen nippel DN 40 | 680020 | Bekijk | |
Kabeltoebehoren Afdichting voor Minilift | 680021 | Bekijk | |
Afdichting voor perskoppeling | 680067 | Bekijk | |
Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk | |
Open waaier voor GTF 500 | 680767 | Bekijk | |
Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- TÜV testteken (pruefzeichen): ID 1111241937
- Inbouwsituatie (einbausituation): vrije opstelling
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Pomp (pumpe): GTF 500
- (ausfuehrung):
