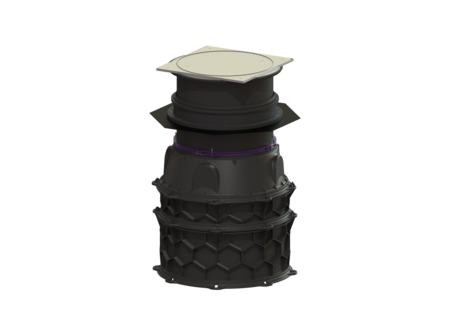

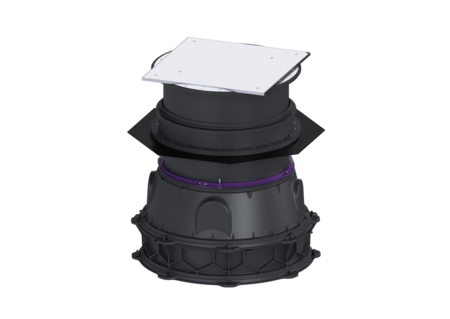

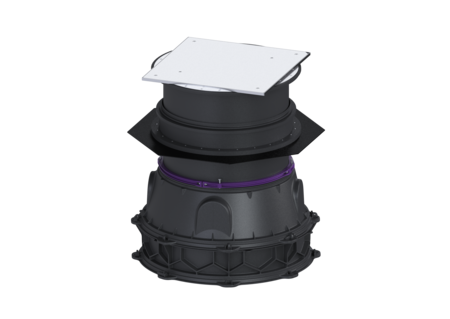

Schachtmodule LW 1000 vloerplaat
Toegang LW 800, 903-1152 mm, Klasse L 15
KESSEL Schachtmodule LW 1000 vloerplaat, PE-HD, vloerinbouw, inbouwdiepte 903 - 1152 mm, dagmaat toegang (LW) 800 mm, belastingsklasse A 15 / L 15
- Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
- Innovatieve honingraatstructuur
- Voor inbouw in het grondwater tot 3000 mm
| Artikel nr. | 8740011 |
|---|---|
| GTIN | 4026092065266 |
| Korting groep | 60 |
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15
De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: vloerinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Toelating: Z-42.1-527 ATEX: nee Afmetingen Netto gewicht: 127,58 kg Bruto gewicht: 163,69 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 903 - 1152 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 1200 mm Breedte: 1200 mm Lengte verpakking: 2400 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2200 mm Reservoir/basiselement Max. boring van toevoer (DN): 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat vierkant Afdekkingsmateriaal: rvs Breedte Afdekking: 950 mm Hoogte Afdekking: 44 mm Lengte Afdekking: 950 mm Oppervlak: antislip Vergrendeling: geschroefd Belastingsklasse: A 15 (EN 124) / L 15 (EN 1253-1) Dichtheid: spatwaterdicht
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Afdichting voor verlengstuk | 680125 | Bekijk |
 | Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Bekijk |
 | Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk |
 | Set verbindingsbouten 10 stuks | 680373 | Bekijk |
 | Afdichting voor schachtmodule LW 1000 | 680375 | Bekijk |
 | Klimhulp voor schachtmodule | 680376 | Bekijk |
 | Waterdicht verlengstuk voor schachtmodule | 680378 | Bekijk |
 | Schachtconus LW 800, toegang schachtmodule | 680430 | Bekijk |
 | Klemring voor opzetstukken, d: 800 mm | 680568 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, Kl. A/L15 met waterdichte flens | 8740178 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring |
- Afdekkingsmateriaal (abdeckung_material):
rvs
- Inbouwsituatie (einbausituation):
vloerinbouw
- Externe bewaking (fremdueberwachung):
SKZ
- Soort afdekking (abdeckungsart): Afdekplaat vierkant
- Belastingsklasse (belastungsklasse): A 15 (EN 124) / L 15 (EN 1253-1)
- Inbouwdiepte (einbautiefe): 903 mm
- Bruto gewicht (gewicht_brutto): 163,7 kg
- Oppervlak (oberflaeche): antislip
