Opvoerinstall. Aqualift F XL 300l

Duo, SPF 1400-S3, Afsluiter

PDF productgegevensblad

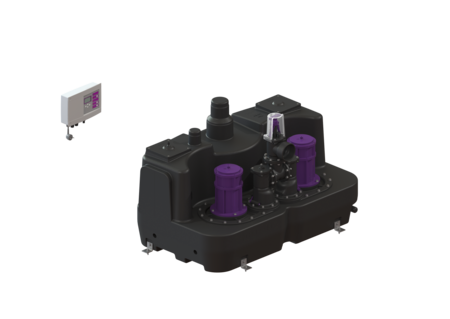

KESSEL Opvoerinstall. Aqualift F XL 300l Duo, duopomp, 230 V, bedrijfsmodus S3 - 50%, met 2 onderdompelbare SPF 1400 pompen, alarm met drukbuis, afsluiter schuif van kunststof, terugslagklep geïntegreerd, perskoppeling horizontaal

  • In verschillende prestatieklassen beschikbaar
  • Druksensor voor een betrouwbare pneumatische niveauregistratie
  • Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
Artikel nr. 11012
GTIN 4026092056790
Korting groep 50

Opvoerinstall. Aqualift F XL 300l Duo, SPF 1400-S3, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 111,59 kg Bruto gewicht: 131,59 kg Lengte: 1260 mm Breedte: 760 mm Hoogte: 806 mm Lengte verpakking: 1650 mm Breedte verpakking: 1150 mm Hoogte verpakking: 890 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 609 mm Max. boring van toevoer (DN): 200 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 175 l Reservoirvolume: 300 l Loopband Pomp: SPF 1400 Aantal pompen: 2 Gewicht, pomp: 25 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 7,3 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1370 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 7,3 A
  Titel Artikel nr.
  Titel Artikel nr.
Inbedrijfstelling Opvoerinstallatie Aqualift F XL/XXL 80206 Bekijk
Onderhoud Opvoerinstallatie Aqualift F XL/XXL 80306 Bekijk
  Titel Artikel nr.
Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
Modificatieset Alarmvlotter, voor opvoerinstallatie 28014 Bekijk
Aansluitadapter Flensmof DN 100, persleidingen van PE 28020 Bekijk
Terugslagklep DN 80, gietijzer 28021 Bekijk
Compressorset voor het inbrengen van lucht 28048 Bekijk
Aansluitadapter Flensmof DN 80, persleidingen van PE 28067 Bekijk
Flensadapter DN 80 naar DN 100, gietijzer 28068 Bekijk
Aansluitadapter Flensmof DN 80, persleidingen van GG 28069 Bekijk
Aansluitadapter Flensmof DN 100, persleidingen van GG 28072 Bekijk
Verbindingsslang DN 80, L: 200 mm 28662 Bekijk
Verbindingsslang DN 100, voor drukleidingen van PE 28663 Bekijk
Verbindingsslang DN 80, voor persleidingen van gietijzer 28664 Bekijk
Verbindingsslang DN 100, voor persleidingen van gietijzer 28665 Bekijk
Afsluiter DN 80, kunststof, horizontaal 28682 Bekijk
Afsluiter DN 100, kunststof, horizontaal 28683 Bekijk
Afsluiter DN 100, kunststof 28698 Bekijk
Afsluiter DN 150, kunststof 28699 Bekijk
Flensaansluiting DN 100, voor kunststofarmaturen 28712 Bekijk
Flensaansluiting DN 80, voor kunststofarmaturen 28713 Bekijk
Flensadapter DN 80, voor kunststofarmatuur 28714 Bekijk
Afsluiter DN 80, kunststof, verticaal 28715 Bekijk
Afsluiter DN 80, kunststof, verticaal met flens 28716 Bekijk
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
Potentiaalvrij contact extra printplaat voor besturingskasten 80072 Bekijk
  Titel Artikel nr.
Modificatieset Alarmvlotter, voor opvoerinstallatie 28014 Bekijk
Pompmotor SPF 1400 / 230 V S3 28029 Bekijk
Drukbuis, 5 m slang 28050 Bekijk
Vervangende set pompflens 28051 Bekijk
Verbindingsslang DN 100, voor drukleidingen van PE 28663 Bekijk
Kleppenbehuizing 28677 Bekijk
Afsluiter DN 100, kunststof, horizontaal 28683 Bekijk
Besturingskast Comfort Duo 230V 28746 Bekijk
Afdichting DN 150 680003 Bekijk
Batterij 9V-batterij 680034 Bekijk
Afdichting Pompflens 680045 Bekijk
Bevestigingshoek met schroeven (2 stuks) 680046 Bekijk
Set schroeven verzinkt, 14 stuks 680047 Bekijk
Pompflens SPF 1400 – SPF 4500 680050 Bekijk
Afdichting voor SPF 1400 – SPF 4500 680052 Bekijk
Kleppenset Rolring, klep, inschuifgedeelte 680053 Bekijk
Kleppenbehuizing voor duo-installaties, zonder afsluiter 680061 Bekijk
Reinigingsdeksel geschroefd, DN 160 680421 Bekijk
Schoepenwiel SPF1400/1500 Aqualift-opvoerinstallaties 680643 Bekijk
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241940
  • Inbouwsituatie (einbausituation): vrije opstelling
  • Pomp (pumpe): SPF 1400
  • Type schoepenwiel (laufrad_typ): Open waaier
  • Afsluitvoorziening (absperreinrichtung): schuif van kunststof
