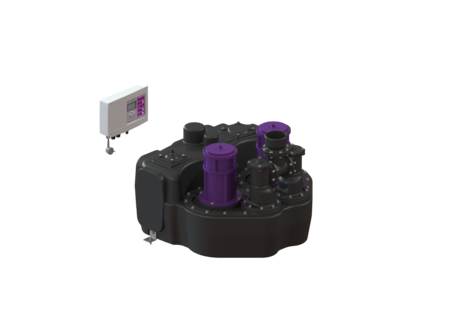

Opvoerinstallatie Aqualift F Duo

Comfort, SPF 1400-S1

11605
11605
PDF productgegevensblad

KESSEL Opvoerinstallatie Aqualift F Duo, afvalwater Fecaliënhoudend afvalwater, bedrijfsmodus S1, opvoerhoogte 7 m, besturingskast Comfort, hoogte 539 mm, met 2 onderdompelbare SPF 1400 pompen, perskoppeling verticaal, afsluiter zonder schuif

  • In verschillende prestatieklassen beschikbaar
  • Druksensor voor een betrouwbare pneumatische niveauregistratie
  • Besturingskast met zelfdiagnosesysteem
Artikel nr. 11605
GTIN 4026092071038
Korting groep 20

Opvoerinstallatie Aqualift F Duo Comfort, SPF 1400-S1
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) ATEX: nee Afmetingen Netto gewicht: 58,83 kg Bruto gewicht: 84 kg Lengte: 773 mm Breedte: 780 mm Hoogte: 539 mm Lengte verpakking: 773 mm Breedte verpakking: 780 mm Hoogte verpakking: 539 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand onderkant toevoerbuis tot reservoirbodem: 245 mm Afstand hart toevoerbuis tot aan reservoirbodem: 300 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 2 Nuttig volume: 50 l Reservoirvolume: 120 l Loopband Pomp: SPF 1400 Aantal pompen: 2 Gewicht, pomp: 28 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 7,3 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,99 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1420 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Alarmgever: drukbuis Instrument niveauregeling: drukbuis met drukbewaking Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 7,3 A
  Titel Artikel nr.
  Titel Artikel nr.
Inbedrijfstelling Opvoerinstallatie Aqualift F Duo 80205 Bekijk
Onderhoud Opvoerinstallatie Aqualift F Duo 80305 Bekijk
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
28015 Modificatieset Alarmvlotter Aqualift F + F Duo 28015 Bekijk
28048 Compressorset voor het inbrengen van lucht 28048 Bekijk
28662 Verbindingsslang DN 80, L: 200 mm 28662 Bekijk
28663 Verbindingsslang DN 100, voor drukleidingen van PE 28663 Bekijk
28664 Verbindingsslang DN 80, voor persleidingen van gietijzer 28664 Bekijk
28665 Verbindingsslang DN 100, voor persleidingen van gietijzer 28665 Bekijk
28682 Afsluiter DN 80, kunststof, horizontaal 28682 Bekijk
28683 Afsluiter DN 100, kunststof, horizontaal 28683 Bekijk
28698 Afsluiter DN 100, kunststof 28698 Bekijk
28699 Afsluiter DN 150, kunststof 28699 Bekijk
28712 Flensaansluiting DN 100, voor kunststofarmaturen 28712 Bekijk
28713 Flensaansluiting DN 80, voor kunststofarmaturen 28713 Bekijk
28714 Flensadapter DN 80, voor kunststofarmatuur 28714 Bekijk
28715 Afsluiter DN 80, kunststof, verticaal 28715 Bekijk
28716 Afsluiter DN 80, kunststof, verticaal met flens 28716 Bekijk
28792 GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
80072 Potentiaalvrij contact extra printplaat voor besturingskasten 80072 Bekijk
  Titel Artikel nr.
28046 Drukbewaking Duo, met afdichting, tot 12/2009 28046 Bekijk
28051 Vervangende set pompflens met schroevenset, flenspakking 28051 Bekijk
28066 Pompaandrijving SPF 1400 230 V, S1, 5m-kabel, met condensator 28066 Bekijk
28608 Afdichtingsset DN 70, DN 100 28608 Bekijk
28663 Verbindingsslang DN 100, voor drukleidingen van PE 28663 Bekijk
28677 Kleppenbehuizing met luchtslang, DN 100 28677 Bekijk
28746 Besturingskast Comfort Duo, 230 V 28746 Bekijk
680034 Batterij 9V-batterij 680034 Bekijk
680044 Reinigingsdeksel geschroefd, 160x140 mm 680044 Bekijk
680045 Afdichting Pompflens 680045 Bekijk
680046 Bevestigingshoek met schroeven (2 stuks) 680046 Bekijk
680047 Set schroeven verzinkt, 14 stuks 680047 Bekijk
680049 Drukbuis met drukbewaking, duo, 10 m, tot 12/2009 680049 Bekijk
680050 Pompflens SPF 1400 – SPF 4500 680050 Bekijk
680052 Afdichting voor SPF 1400 – SPF 4500 680052 Bekijk
680053 Kleppenset Rolring, klep, inschuifgedeelte 680053 Bekijk
680056 Drukbuis duo, 5 m, vanaf 01-2010 680056 Bekijk
680061 Kleppenbehuizing voor duo-installaties, zonder afsluiter 680061 Bekijk
680643 Schoepenwiel SPF1400/1500 Aqualift-opvoerinstallaties 680643 Bekijk
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241940
  • Inbouwsituatie (einbausituation): vrije opstelling
  • Pomp (pumpe): SPF 1400
  • Type schoepenwiel (laufrad_typ): Open waaier
  • Afsluitvoorziening (absperreinrichtung): zonder schuif
