Terugstuwpompinstallatie Ecolift

DN 100, vrijliggend

21100
21100
PDF productgegevensblad

KESSEL Terugstuwpompinstallatie Ecolift, afvalwater Fecaliënhoudend afvalwater, vrijliggende riolering, met een onderdompelbare SPZ 1000 pomp, buitendiameter (DA) 110 mm, niveauregistratie Optische sonde

  • Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Geluidsarm en energiebesparend
  • Dubbele zekerheid dankzij de terugstuwklep en persleiding
Artikel nr. 21100
GTIN 4026092046760
Korting groep 20

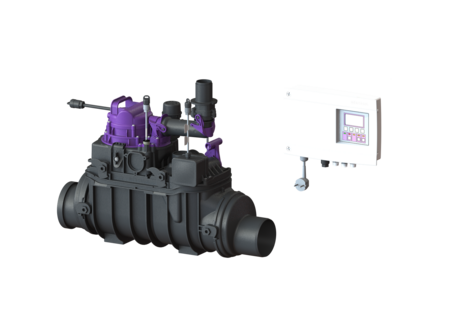

Terugstuwpompinstallatie Ecolift DN 100, vrijliggend
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater over het terugstuwniveau leidt en in de riolering loost. Aansluitboring in het basiselement voor aardinbouw, inclusief afdichting voor persleiding en mantelbuis. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Doorvoerdichting voor mantelbuis (DN): 50 Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-487 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 20 kg Bruto gewicht: 25,5 kg Grondwaterdichtheid vanaf bodem: 2000 mm Afschot: 9 mm Lengte: 642 mm Breedte: 243 mm Hoogte: 405 mm Lengte verpakking: 785 mm Breedte verpakking: 385 mm Hoogte verpakking: 465 mm Reservoir/basiselement Nominale druk (PN): 6 Persleidingaansluiting (DA): 40 mm Uitvoering aansluiting: inclusief spie en mof Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): C 16 A
  Titel Artikel nr.
  Titel Artikel nr.
Inbedrijfstelling 80203 Bekijk
Onderhoud Ecolift 80303 Bekijk
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
28040 Persleidingset persleiding van 5 m, DA 40 mm 28040 Bekijk
80077 Activatiecode voor potentiaalvrij contact 80077 Bekijk
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
80891 Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
  Titel Artikel nr.
21056 Vergrendelbaar deksel Ecolift Uitloopkant 21056 Bekijk
28052 Vergrendelbaar deksel Toevoerkant 28052 Bekijk
28060 Ontluchting met actiefkoolfilter 28060 Bekijk
28061 Actiefkoolfilter  5 stuks 28061 Bekijk
28071 Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 28071 Bekijk
28351 Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m 28351 Bekijk
680018 Eenhandssluiting voor terugslagklep 680018 Bekijk
680034 Batterij 9V-batterij 680034 Bekijk
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
680102 Perskoppeling Ecolift, inbouw in vrijliggende leiding 680102 Bekijk
70319 Afdichtingsset Pumpfix, Ecolift 70319 Bekijk
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Bekijk
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
80076 Aandrijfmotor aansluitklaar, 5m-kabel 80076 Bekijk
80888 Vervangingsset optische sonde 5m-kabel 80888 Bekijk
80892 Adapter Set optische sonde 80892 Bekijk
83081 Spie DN 100, met afdichting 83081 Bekijk
83085 Mof DN 100, met afdichting 83085 Bekijk
  • Nominale wijdte (DN) (nennweite): 100
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241795
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Lengte (laenge): 642  mm
  • Breedte (breite): 243  mm
