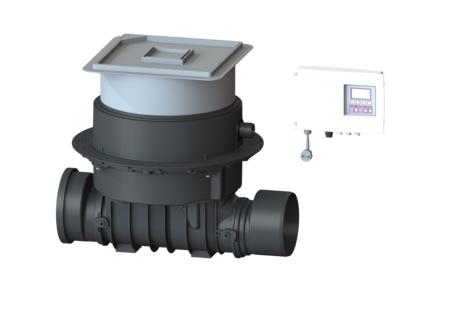

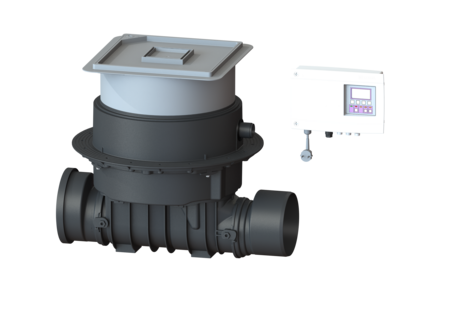

Terugstuwpompinstallatie Ecolift

DN 200, Vloerplaat, betegelbaar

PDF productgegevensblad

KESSEL Terugstuwpompinstallatie Ecolift, afvalwater Fecaliënhoudend afvalwater, vloerinbouw, met een onderdompelbare SPZ 1000 pomp, belastingsklasse K 3, buitendiameter (DA) 200 mm, niveauregistratie Optische sonde

  • Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Geluidsarm en energiebesparend
  • Dubbele zekerheid dankzij de terugstuwklep en persleiding
Artikel nr. 21200X
GTIN 4026092046876
Korting groep 20

Terugstuwpompinstallatie Ecolift DN 200, Vloerplaat, betegelbaar
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater over het terugstuwniveau leidt en in de riolering loost. Aansluitboring in het basiselement voor aardinbouw, inclusief afdichting voor persleiding en mantelbuis. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Doorvoerdichting voor mantelbuis (DN): 50 Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-487 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 28 kg Bruto gewicht: 33,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 720 mm Breedte: 590 mm Lengte verpakking: 785 mm Breedte verpakking: 615 mm Hoogte verpakking: 550 mm Reservoir/basiselement Nominale druk (PN): 6 Persleidingaansluiting (DA): 40 mm Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Tegeldikte max.: 16 mm Stankslot: Multistop Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Besturing Besturingskast: Comfort Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,2 A
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
Persleidingset persleiding van 5 m, DA 40 mm 28040 Bekijk
Activatiecode voor potentiaalvrij contact 80077 Bekijk
Kabeltoebehoren 80889 Bekijk
Kabeltoebehoren 80890 Bekijk
Kabeltoebehoren 80891 Bekijk
verlengstuk H: 200 mm 83070 Bekijk
Verlengstuk met flens en contra-flens 83073 Bekijk
verlengstuk H: 360 mm, met centrale flens 83075 Bekijk
Waterdichte inbouwset DA: 40 mm, voor bouwondernemers 83077 Bekijk
Waterdichte inbouwset DA: 50 mm, voor bouwondernemers 83079 Bekijk
  Titel Artikel nr.
21056 Bekijk
Pompafdekking met afvoer 28054 Bekijk
Ontluchting met actiefkoolfilter 28060 Bekijk
Actiefkoolfilter  5 stuks 28061 Bekijk
Besturingsk. Comfort 230V, vanaf 01/2011 28071 Bekijk
Uitwisselset snijmessen KTP1000 28075 Bekijk
Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m 28351 Bekijk
Eenhandssluiting voor terugslagklep 680018 Bekijk
Batterij 9V-batterij 680034 Bekijk
Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
Perskoppeling Ecolift, inbouw in vloerplaat 680105 Bekijk
Afdichting voor opzetstuk, vanaf 07-2014 680150 Bekijk
Afvoeraansluiting DN 70, met afdichting 680215 Bekijk
Afdichting voor afdekplaat, systeem 330 mm 686114 Bekijk
Afdichtingsset Pumpfix, Ecolift 70319 Bekijk
80038 Bekijk
Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
Aandrijfmotor aansluitklaar, 5m-kabel 80076 Bekijk
Onderdelenset optische sonde 80888 Bekijk
Adapter Set optische sonde 80892 Bekijk
Afdekplaat 366 x 366 mm met vlakke afvoer, Multistop vlakke 830045 Bekijk
Opzetstuk system 400 830065 Bekijk
Spie DN 200, met afdichting 83084 Bekijk
Mof DN 200, met afdichting 83088 Bekijk
  • Nominale wijdte (DN) (nennweite): 200
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • TÜV testteken (pruefzeichen): ID 1111241795
  • Inbouwsituatie (einbausituation): vloerinbouw
  • Soort afdekking (abdeckungsart): betegelbare afdekplaat
  • Lengte (laenge): 720  mm
  • Breedte (breite): 590  mm
