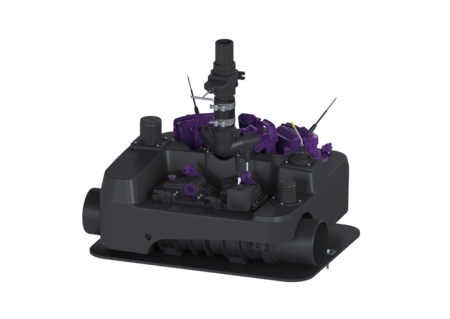

Hybride opvoerinstall. Ecolift L

Duo, FKA, SPF 1350-S3

22003
22003
PDF productgegevensblad

KESSEL Hybride opvoerinstall. Ecolift L, afvalwater Fecaliënhoudend afvalwater, vrijliggende riolering, uitloop DN 150 mm, met 2 onderdompelbare SPF 1350 pompen, bedrijfsmodus S3 - 50%, niveauregistratie pneumatisch

  • Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Geluidsarm en energiebesparend
  • Dubbele zekerheid dankzij de terugstuwklep en persleiding
Artikel nr. 22003
GTIN 4026092105818
Korting groep 20

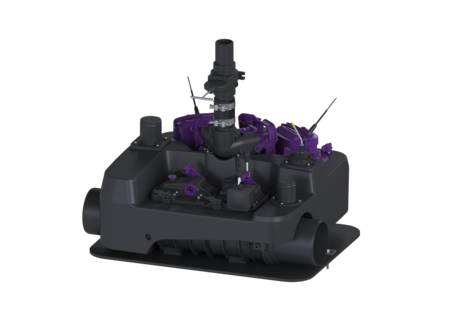

    Hybride opvoerinstall. Ecolift L Duo, FKA, SPF 1350-S3
    Het alternatief voor een fecaliënopvoerinstallatie. Voor fecaliënhoudend afvalwater, bodemdeel van PE-LD, voor inbouw in een vrijliggende riolering, afwatering via de vrij-vervalleiding naar het riool. Opvoerfunctionaliteit met een of twee pompen, terugstuwklep die alleen tijdens terugstuw motorisch wordt gesloten en een aanvullende pendelklep. Tijdens terugstuw wordt afvalwater via een on-site persleiding tot boven het terugstuwniveau afgevoerd. Inclusief terugslagklep en afsluiter voor de persleiding. Inclusief doorvoerafdichtingen DN 70 voor be- en ontluchtingsleiding op de inbouwlocatie. Afsluitsysteem voor de riolering van kunststof om de riolering bij terugstuw veilig af te sluiten. Het systeem bestaat uit een pendelklep inclusief noodafsluiter (om zo nodig handmatig af te sluiten) en een met een elektromotor aangedreven afsluitmechanisme, inclusief tegen draadbreuk beveiligde sensor voor het herkennen van terugstuw. Besturingskast met geïntegreerd zelfdiagnosesysteem (ZDS), scherm met bedrijfstoestanden en geïntegreerd batterijbuffer voor alarmmeldingen. Gebruiksvriendelijke bediening via het menu op het scherm met meerdere regels. Met zelfdiagnosesysteem (ZDS) en herinneringsfunctie voor het volgende onderhoud. Weergave van de actuele meetwaarden. Bedrijfsrelevante parameters, inclusief bedrijfsurenteller en potentiaalvrij contact, kunnen eenvoudig worden ingesteld. Optioneel doormelden van alarm- en groepsstoringsmeldingen via gsm. Besturingskast met tekstweergave in zes talen. Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Toelating: Z-53.2-493 Beschermingsklasse motor: IP 68 ATEX: nee Afmetingen Netto gewicht: 49,59 kg Bruto gewicht: 75,31 kg Lengte: 700 mm Breedte: 850 mm Hoogte: 736 mm Lengte verpakking: 855 mm Breedte verpakking: 775 mm Hoogte verpakking: 640 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale afvoerdiameter (DN): 150 mm Nuttig volume: 20 l Afvalwaterinhoud Totaal volume: 66 l Loopband Pomp: SPF 1350 Aantal pompen: 2 Nominale stroomsterkte: 6 A Beschermingsklasse pomp: IP 68 (3 m/48 h) Opvoercapaciteit max.: 26 m³/h Opvoerhoogte max.: 10 m Vermogen P1: 1,35 kW Vermogen P2: 0,86 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Lengte stroomaansluitkabel voor klepmotor: 5 m Besturing Besturingskast: Comfort Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1 m Nominale stroomsterkte: 6 A Vereiste zekering (kabelbescherming): C 16 A
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    22200 Muurbevestiging voor Ecolift L 22200 Bekijk
    22202 Actiefkoolfilter  voor DN 70 22202 Bekijk
    22203 Peilsonde voor Ecolift L 22203 Bekijk
    22204 Ombouwset voor Ecolift L 22204 Bekijk
    22205 Optische Alarm voor Ecolift L 22205 Bekijk
    80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
    80890 Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
    80891 Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
      Titel Artikel nr.
    681155 Vergrendelbaar deksel voor Ecolift L FKA 681155 Bekijk
    681157 Uitloopaansluiting voor Ecolift L 681157 Bekijk
    		Bevestigingsset met hoek en schroeven 681158 Bekijk
    		Actiefkoolfilter  incl. behuizing 681159 Bekijk
    		Actiefkoolfilter  zonder behuizing 681160 Bekijk
    681161 Vervangingspomp SPF 1350, 5 m 681161 Bekijk
    681162 Y-buis met kleppenbehuizing 681162 Bekijk
    681163 Vergrendeling voor kleppenbehuizing 681163 Bekijk
    681164 Drukbuis incl. sluitdop, 5m-slang 681164 Bekijk
    681165 Perskoppeling voor afvoeraansluitingen 681165 Bekijk
    681166 Eenhandssluiting voor alarm 681166 Bekijk
    681167 Afsluiter voor persleiding DN 63 681167 Bekijk
    681169 Besturingskast voor Ecolift L Comfort Duo 681169 Bekijk
    • Besturingskast (schaltgeraet): Comfort
    • Inbouwsituatie (einbausituation): vrijliggende riolering
    • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
