Kelderafvoer Universele Plus
vert., Variofix, Terugstuwb., Waterdicht

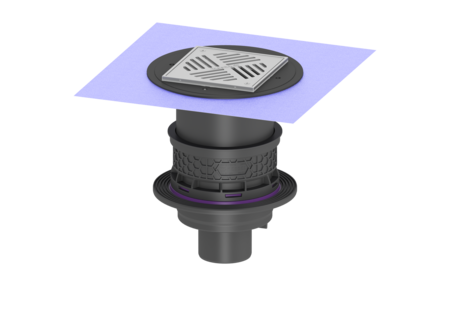

KESSEL Kelderafvoer Universele Plus, zilver, stankslot, terugstuwbeveiliging Type 5, aansluiting verticaal, 2 mechanische terugstuwkleppen, inbouwdiepte 309 - 408 mm, noodafsluiter, vloerinbouw
- Duurzaam door het gebruik van gerecyclede materialen
- Toevoeren boven de vloerplaat - geen doorvoer vereist
- Onder-uitloop voor eenvoudige installatie en gemakkelijke toegang tot de grondleiding
| Artikel nr. | 27651 |
|---|---|
| GTIN | 4026092096888 |
| Korting groep | 10 |
Kelderafvoer Universele Plus vert., Variofix, Terugstuwb., Waterdicht
De kelderafvoer Universele Plus van kunststof is bedoeld voor het afwateren van fecaliënvrij afvalwater, en is uitgerust met een uitneembare terugstuwbeveiliging met twee terugstuwkleppen en een handmatig vergrendelbare noodafsluiter. Inclusief bouwfaseafdekking. De afvoer is drukwaterdicht tot 0,6 bar (MFPA Leipzig getest) ) zoals ook radondicht (IAF Radioökologie GmbH getest). Uitvoering Noodvergrendeling: ja Waterdichte flens: Voorgemonteerd in de fabriek Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 60 mm Afvoercapaciteit (l/s) bij 10 mmwk: 1,6 Afvoercapaciteit (l/s) bij 20 mmwk: 1,7 Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 1253 Nominale wijdte (DN): 100 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Terugstuwbeveiliging: Type 5 ATEX: nee Afmetingen Netto gewicht: 4,37 kg Bruto gewicht: 4,88 kg Diameter: 295 mm Uitsparingsmaat breedte: 310 mm Uitsparingsmaat lengte: 310 mm Verstelbereik: 12 - 28 Inbouwdiepte: 309 - 408 mm Soort hoogteverstelling: telescopisch opzetstuk Hoogte: 270 mm Lengte verpakking: 443 mm Breedte verpakking: 338 mm Hoogte verpakking: 466 mm Reservoir/basiselement Uitvoering aansluiting: verticaal Afdekkingskarakteristieken Soort afdekking: Sleufrooster rvs Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 200 mm Hoogte Afdekking: 25 mm Lengte Afdekking: 200 mm Belastingsklasse: K 3 (EN 1253-1)
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Verlengstuk met lijmflens, tegenflens | 27298 | Bekijk |
 | Terugstuwbeveiliging Module voor kelderafvoer met 2 kleppen | 27603 | Bekijk |
 | Sleufrooster 187 x 187 mm, rvs, klasse K 3 | 27643 | Bekijk |
 | Kelderafvoer Universele Plus ver., terugstuwbeveiliging, Waterdicht | 27650 | Bekijk |
 | Montagelijm Tweecomponentenbasis | 48650 | Bekijk |
 | Dichtingsmanchet voor dunbedafdichting vloeibaar | 48651 | Bekijk |
 | Waterdichte afdichtingsflens Universele Plus, verticaal | 48967 | Bekijk |
 | Opzetstuk Variofix Systeem 200, sleufrooster, rvs, K3 | 48968 | Bekijk |
 | Afdichting voor kelderafvoer Systeem 200, d: 175 mm | 681036 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 100
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Inbouwsituatie (einbausituation):
vloerinbouw
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Uitvoering aansluiting (stutzen_ausfuehrung):
verticaal
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Terugstuwbeveiliging (rueckstauschutz): Type 5
- (verriegelung):
- Stankslot (geruchsverschluss):
- (wu-flansch):
