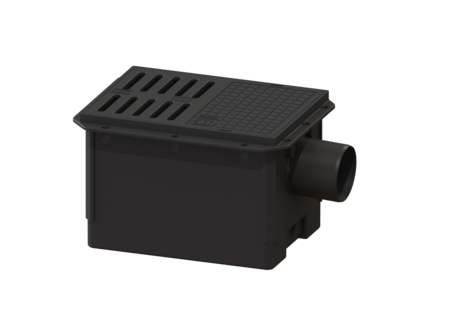

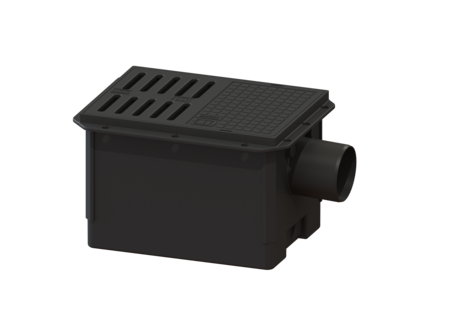

Terugstuwpompinst. Pumpfix S

DN 100, laagste inbouwh., sleufrooster

280450
280450
PDF productgegevensblad

KESSEL Terugstuwpompinst. Pumpfix S, nominale wijdte (DN) 100, afvalwater Fecaliënvrij afvalwater, variant met laagste inbouwhoogte, waterdicht beton, soort afdekking Afdekplaat met sleufrooster, vermogen P1 600 kW

  • Betrouwbare ontwatering tegen de terugstuwdruk in
  • Continu draaiende pomp met open waaier voor een optimale bedrijfszekerheid
  • installatie geschikt voor inbouwen in waterdicht beton
Artikel nr. 280450
GTIN 4026092085530
Korting groep 10

    Terugstuwpompinst. Pumpfix S DN 100, laagste inbouwh., sleufrooster
    De terugstuwpompinstallatie voor fecaliënvrij afvalwater is uitgerust met een pomp en twee mechanische terugstuwbeveiligingen die bij terugstuw automatisch sluiten. Standaard loopt water via het natuurlijke verval naar het riool. Tijdens de terugstuwfase verzorgt de geïntegreerde pomp de afwatering naar het hoofdriool tegen de terugstuwdruk in. - variant voor de laagste inbouw, met maar 50 mm tussen de bovenkant van het rooster en het laagste punt van de uitloop - terugstuwbeveiliging conform EN 13564 type 5 - inclusief doorvoerdichtingen (2 x DN 50 en 1 x DN 100) voor de toevoeren en mantelbuis - pomp voor langdurig bedrijf met open waaier voor de hoogst mogelijke betrouwbaarheid - inclusief vlotterschakelaar voor niveaudetectie Uitvoering Aanwijzing inbouwdiepte: variant met laagste inbouwhoogte Afdichting van het basiselement: Lijmflens (geschikt voor tegengaan van vochtpenetratie) Afvoercapaciteit (l/s) bij 20 mmwk: 1,6 Mechanische terugstuwkleppen: 2 Installatie-inbouw: waterdicht beton Algemene karakteristieken Norm: EN 13564 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënvrij afvalwater Afleveringstoestand: aansluitklaar Terugstuwbeveiliging: Type 5 ATEX: nee Afmetingen Netto gewicht: 13,7 kg Bruto gewicht: 15 kg Uitsparingsmaat breedte: 350 mm Uitsparingsmaat lengte: 550 mm Inbouwdiepte: 0 - 270 mm Lengte: 510 mm Breedte: 332 mm Hoogte: 270 mm Lengte verpakking: 590 mm Breedte verpakking: 390 mm Hoogte verpakking: 310 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat met sleufrooster Afdekking kleur: zwart Breedte Afdekking: 290 mm Lengte Afdekking: 396 mm Afvoerfunctie: ja Belastingsklasse: A 15 (EN 124) Framebreedte: 290 mm Framelengte: 396 mm Form opzetstuk: hoekig Loopband Pomp: GTF 500 Aantal pompen: 1 Gewicht, pomp: 6 kg Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,7 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,91 Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoerhoogte max.: 8 m Toerental: 2800 U/min Vermogen P1: 600 kW Vermogen P2: 360 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Besturing Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,7 A Vereiste zekering (kabelbescherming): C 16 A
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    30001S Sleufrooster 276x191 mm, van kunststof, zwaart 30001S Bekijk
    30001W Sleufrooster 276x191 mm, van kunststof, wit 30001W Bekijk
    30003S Afdekplaat zwart 276 x 191 mm 30003S Bekijk
    30003W Afdekplaat steengrijs 276 x 191 mm 30003W Bekijk
    32500 Verlengstuk grootte 3, H: 220 mm 32500 Bekijk
    39005 Toevoeraansluiting DN 50, met afdichting, Schroefring 39005 Bekijk
    39007 Toevoeraansluiting DN 70, met afdichting, Schroefring 39007 Bekijk
    39100 Toevoeraansluiting DN 100, met afdichting, Schroefring 39100 Bekijk
      Titel Artikel nr.
    • Nominale wijdte (DN) (nennweite): 100
    • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
    • Soort afdekking (abdeckungsart): Afdekplaat met sleufrooster
    • Lengte (laenge): 510  mm
    • Breedte (breite): 332  mm
    • Terugstuwbeveiliging (rueckstauschutz): Type 5
    • Pomp (pumpe): GTF 500
    • Inbouwdiepte (einbautiefe): 0  mm
