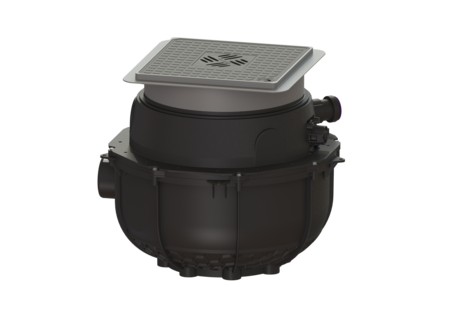

Opvoerinstall. Aqualift S Compact
Mono, GTF 500, Vloerplaat
KESSEL Opvoerinstall. Aqualift S Compact Mono, afvalwater Fecaliënvrij afvalwater, vloerinbouw, met een onderdompelbare GTF 500 pomp, niveauregistratie Vlotterschakelaar, soort afdekking Afdekplaat met sleufrooster, zwart
- Ruimtebesparend dankzij inbouw in een vloerplaat met geïntegreerde afvoerfunctie
- Mono kan eenvoudig naar duo worden omgebouwd
- Geluidsarm bedrijf dankzij de akoestisch ontkoppelde pomp(en)
| Artikel nr. | 280500S |
|---|---|
| GTIN | 4026092082584 |
| Korting groep | 20 |
Opvoerinstall. Aqualift S Compact Mono, GTF 500, Vloerplaat
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twe onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. De installatie voor vloerinbouw is vooraf gemonteerd en kan op de bouwlocatie worden afgemonteerd. Uitvoering Soort installatie: Enkele eenheid Pompregeling: Vlotter Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Installatietype: Mono Afmetingen Netto gewicht: 25,61 kg Bruto gewicht: 27 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 490 - 620 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 617 mm Breedte: 585 mm Lengte verpakking: 590 mm Breedte verpakking: 590 mm Hoogte verpakking: 675 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Nominale toevoer (DN): 100 mm Nuttig volume: 16 l Afdekkingskarakteristieken Soort afdekking: Afdekplaat met sleufrooster Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Tegeldikte max.: 16 mm Loopband Pomp: GTF 500 Aantal pompen: 1 Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,7 A Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 10 m³/h Opvoerhoogte max.: 8 m Toerental: 2800 U/min Vermogen P1: 0,6 kW Vermogen P2: 0,36 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Lengte van pompkabel: 5 m Besturing Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Overgangsstuk DN 50/70 | 27126 | Bekijk |
 | Overgangsstuk DN 100/70 | 27602 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
| Persleidingset tubo di mandata 5 m, DA 50 mm | 28062 | Bekijk |
 | Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk |
 | Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk |
 | Toevoeraansluiting DN 70, met afdichting, Schroefring | 39007 | Bekijk |
 | Toevoeraansluiting DN 100, met afdichting, Schroefring | 39100 | Bekijk |
 | Stankslot Multistop, Systeem 125 | 48500 | Bekijk |
 | Stankslot Megastop | 48550 | Bekijk |
 | Haarzeef kunststof, voor badafvoeren van s125 | 48700 | Bekijk |
 | Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Stankslot voor De Ultravlakke 79 | 680696 | Bekijk |
 | Afvoer voor afdekplaat voor stankslot 50 mm, zwart | 680795 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, zwart | 680796 | Bekijk |
 | Afvoer voor afdekplaat voor stankslot 50 mm, grijs | 680797 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, grijs | 680798 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk |
 | Afdekplaat spatwaterdicht, betegelbaar | 830052 | Bekijk |
 | verlengstuk H: 200 mm | 83070 | Bekijk |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
 | Waterdichte inbouwset DA: 40 mm, voor bouwondernemers | 83077 | Bekijk |
| Waterdichte inbouwset DA: 50 mm, voor bouwondernemers | 83079 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
| Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk |
 | Sleufrooster 138 x 138 mm, kunststof | 60101S | Bekijk |
 | Vergrendelingssleutel voor Ecoguss-sleufroosters, Lock & Lift | 67007 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Pompaansluiting met afdichting en klep | 680475 | Bekijk |
 | Perskoppeling met afdichting en schroeven | 680758 | Bekijk |
 | Pompkoppeling Minilift L, Aqualift S | 680760 | Bekijk |
 | Kleppenbehuizing Mono, met pompkoppeling | 680761 | Bekijk |
 | Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk |
 | Vervangingspomp GTF 500 met vlotterschakelaar | 680764 | Bekijk |
 | Open waaier voor GTF 500 | 680767 | Bekijk |
 | Spiraalbehuizing voor GTF 500 | 680768 | Bekijk |
| Set schroeven voor aanzuigkorf, GTF 500 | 680769 | Bekijk | |
 | Aanzuigkorf voor GTF 500 | 680770 | Bekijk |
 | Pompophanging voor Aqualift S Compact, Mono, GTF 500 | 680771 | Bekijk |
 | Perskoppeling voor GTF 500, Aqualift S Compact | 680792 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Afdekplaat zwart met sleufrooster | 830053 | Bekijk |
 | Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
vloerinbouw
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): Afdekplaat met sleufrooster
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pomp (pumpe): GTF 500
- (ausfuehrung):
