Opvoerinstall. Aqualift S Compact
Duo, GTF 1200 resist., Vloerplaat

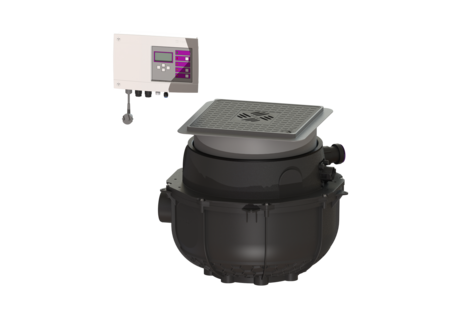

KESSEL Opvoerinstall. Aqualift S Compact Duo, afvalwater Fecaliënvrij afvalwater, vloerinbouw, met 2 onderdompelbare GTF 1200 resistant pompen, niveauregistratie Drukbuis, soort afdekking Afdekplaat, zwart
- Ruimtebesparend dankzij inbouw in een vloerplaat met geïntegreerde afvoerfunctie
- Mono kan eenvoudig naar duo worden omgebouwd
- Geluidsarm bedrijf dankzij de akoestisch ontkoppelde pomp(en)
| Artikel nr. | 281230SC |
|---|---|
| GTIN | 4026092093740 |
| Korting groep | 20 |
Opvoerinstall. Aqualift S Compact Duo, GTF 1200 resist., Vloerplaat
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twe onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. De installatie voor vloerinbouw is vooraf gemonteerd en kan op de bouwlocatie worden afgemonteerd. Uitvoering Soort installatie: duopomp Resistant: Bestand tegen zouthoudende media, afvalwater uit onthardingsinstallaties evenals condensaathoudend afvalwater uit verwarmingsinstallaties Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 22,8 kg Bruto gewicht: 24,3 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 490 - 620 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 617 mm Breedte: 585 mm Lengte verpakking: 600 mm Breedte verpakking: 600 mm Hoogte verpakking: 600 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Nominale toevoer (DN): 100 mm Nuttig volume: 20 l Reservoirvolume: 65 l Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Loopband Pomp: GTF 1200 resistant Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 6,2 A Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 15,5 m³/h Opvoerhoogte max.: 9 m Toerental: 2650 U/min Vermogen P1: 1,4 kW Vermogen P2: 0,84 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 30 mm Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Alarmkast Basic met elektrodensonde | 20222 | Bekijk |
 | Alarmkast Basic met optische sonde | 20223 | Bekijk |
 | Overgangsstuk DN 50/70 | 27126 | Bekijk |
 | Overgangsstuk DN 100/70 | 27602 | Bekijk |
 | Modificatieset Alarmvlotter | 28016 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
| Persleidingset tubo di mandata 5 m, DA 50 mm | 28062 | Bekijk |
 | Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Antenne met magnetische voet voor TeleControl-modem, 2,5 m kabel | 28793 | Bekijk |
 | Verlengkabel voor antennes met magnetische voet,l: 2m | 28794 | Bekijk |
 | Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk |
 | Toevoeraansluiting DN 70, met afdichting, Schroefring | 39007 | Bekijk |
 | Toevoeraansluiting DN 100, met afdichting, Schroefring | 39100 | Bekijk |
 | Stankslot Multistop, Systeem 125 | 48500 | Bekijk |
 | Stankslot Megastop | 48550 | Bekijk |
 | Haarzeef kunststof, voor badafvoeren van s125 | 48700 | Bekijk |
 | Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Stankslot voor De Ultravlakke 79 | 680696 | Bekijk |
 | Afvoer voor afdekplaat voor stankslot 50 mm, zwart | 680795 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, zwart | 680796 | Bekijk |
 | Afvoer voor afdekplaat voor stankslot 50 mm, grijs | 680797 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, grijs | 680798 | Bekijk |
 | Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Bekijk |
 | Potentiaalvrij contact Uitbreidingsset besturingskast Basic | 80074 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk |
 | Afdekplaat spatwaterdicht, betegelbaar | 830052 | Bekijk |
 | verlengstuk H: 200 mm | 83070 | Bekijk |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
 | Waterdichte inbouwset DA: 40 mm, voor bouwondernemers | 83077 | Bekijk |
| Waterdichte inbouwset DA: 50 mm, voor bouwondernemers | 83079 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Besturingskast Comfort Duo, 230 V | 28746 | Bekijk |
| Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk |
 | Sleufrooster 138 x 138 mm, kunststof | 60101S | Bekijk |
 | Vergrendelingssleutel voor Ecoguss-sleufroosters, Lock & Lift | 67007 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
| Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Pompaansluiting met afdichting en klep | 680475 | Bekijk |
 | Perskoppeling met afdichting en schroeven | 680758 | Bekijk |
 | Pompkoppeling Minilift L, Aqualift S | 680760 | Bekijk |
 | Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk |
 | Drukbuis voor niveaudetectie voor Aqualift S Compact | 680776 | Bekijk |
 | Bevestiging voor drukbuis voor Aqualift S, Borgklem, Schroef | 680777 | Bekijk |
 | Bevestiging voor sonde voor Aqualift S, Borgklem, Schroef | 680778 | Bekijk |
 | Pompophanging voor Aqualift S Compact, Duo, GTF 1200 | 680780 | Bekijk |
 | Kleppenbehuizing Duo, met pompkoppeling | 680781 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
 | Afdekplaat zwart met sleufrooster | 830053 | Bekijk |
 | Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
vloerinbouw
- Soort afdekking (abdeckungsart): Afdekplaat
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pomp (pumpe): GTF 1200 resistant
- (ausfuehrung):
