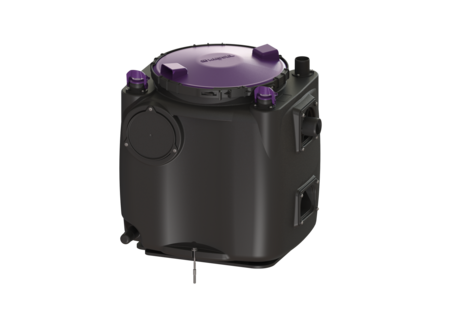

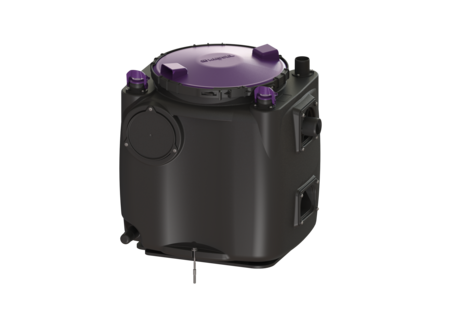

Opvoerinstallatie Aqualift S 100
Mono, GTF 1250, Vrije opstelling
KESSEL Opvoerinstallatie Aqualift S 100 Mono, afvalwater Fecaliënvrij afvalwater, Geaard 2-polig, pompbesturing door Vlotter, met een onderdompelbare GTF 1250 pomp, bedrijfsmodus S3 - 50%
- Eenvoudig onderhoud zonder gereedschap
- Reservoir van PE, bestand tegen agressief afvalwater
- Inclusief terugslagklep voor de persleiding
| Artikel nr. | 28512 |
|---|---|
| GTIN | 4026092092873 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift S 100 Mono, GTF 1250, Vrije opstelling
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twe onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Pompregeling: Vlotter Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Mono Afmetingen Netto gewicht: 31,95 kg Bruto gewicht: 31,95 kg Lengte: 670 mm Breedte: 530 mm Hoogte: 650 mm Lengte verpakking: 700 mm Breedte verpakking: 800 mm Hoogte verpakking: 779 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale toevoer (DN): 100 mm Nuttig volume: 25 l Reservoirvolume: 120 l Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Loopband Pomp: GTF 1250 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Geaard 2-polig Nominale stroomsterkte: 5,4 A Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 20 m³/h Opvoerhoogte max.: 11 m Toerental: 2700 U/min Vermogen P1: 1,3 kW Vermogen P2: 0,8 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Lengte van pompkabel: 5 m Besturing Motorbeveiligingsschakelaar: ja Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Deksel met afdichting | 680076 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Deksel d: 420 mm, tot 03-2004 | 680326 | Bekijk |
 | Pompaansluiting met afdichting en klep | 680475 | Bekijk |
 | Pompkoppeling Minilift L, Aqualift S | 680760 | Bekijk |
 | Kleppenbehuizing Mono, met pompkoppeling | 680761 | Bekijk |
 | Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk |
 | Toevoeraansluiting DN 100 voor Aqualift S 100/200 | 680986 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Pomp (pumpe): GTF 1250
- (ausfuehrung):
- Soort installatie (anlagenart): Enkele eenheid
