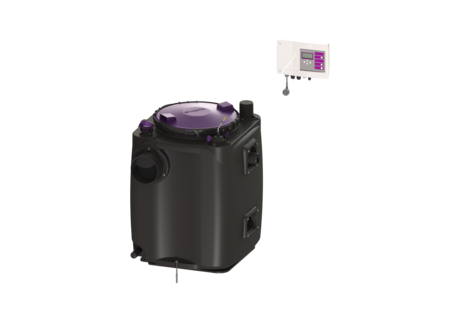

Opvoerinstallatie Aqualift S 200
Duo, GTF 1250, Vrije opstelling
KESSEL Opvoerinstallatie Aqualift S 200 Duo, afvalwater Fecaliënvrij afvalwater, Gecodeerde stekker, pompbesturing door Besturingskast, besturingskast Comfort, met 2 onderdompelbare GTF 1250 pompen, bedrijfsmodus S1
- Eenvoudig onderhoud zonder gereedschap
- Reservoir van PE, bestand tegen agressief afvalwater
- Inclusief terugslagklep voor de persleiding
| Artikel nr. | 28518 |
|---|---|
| GTIN | 4026092092941 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift S 200 Duo, GTF 1250, Vrije opstelling
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twe onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: duopomp Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 42 kg Bruto gewicht: 49 kg Lengte: 670 mm Breedte: 655 mm Hoogte: 815 mm Lengte verpakking: 900 mm Breedte verpakking: 900 mm Hoogte verpakking: 939 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale toevoer (DN): 100 mm Nuttig volume: 100 l Reservoirvolume: 220 l Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Loopband Pomp: GTF 1250 Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,4 A Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 20 m³/h Opvoerhoogte max.: 11 m Toerental: 2700 U/min Vermogen P1: 1,3 kW Vermogen P2: 0,8 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 30 mm Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Modificatieset Alarmvlotter | 28016 | Bekijk |
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Besturingskast Comfort Duo, 230 V | 28746 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Deksel met afdichting | 680076 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Deksel d: 420 mm, tot 03-2004 | 680326 | Bekijk |
 | Pompaansluiting met afdichting en klep | 680475 | Bekijk |
 | Pompkoppeling Minilift L, Aqualift S | 680760 | Bekijk |
 | Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk |
 | Kleppenbehuizing Duo, met pompkoppeling | 680781 | Bekijk |
 | Toevoeraansluiting DN 100 voor Aqualift S 100/200 | 680986 | Bekijk |
 | Toevoeraansluiting DN 150 voor Aqualift S 100/200 | 680987 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Pomp (pumpe): GTF 1250
- (ausfuehrung):
- Soort installatie (anlagenart): duopomp
