Opvoerinstall. Aqualift F Compact
Mono, SPZ 1000, Vloerplaat, betegelbaar

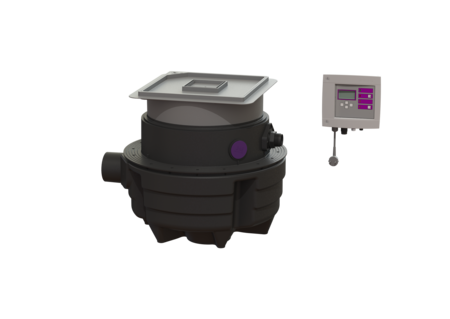

KESSEL Opvoerinstall. Aqualift F Compact Mono, afvalwater Fecaliënhoudend afvalwater, soort afdekking betegelbare afdekplaat, vloerinbouw, inbouwdiepte 490 - 600 mm, met een onderdompelbare SPZ 1000 pomp
- Geschikt voor complete kelderontwatering
- Geïntegreerde afvoerfunctie bij vloerinbouw
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 28701X |
|---|---|
| GTIN | 4026092093382 |
| Korting groep | 20 |
Opvoerinstall. Aqualift F Compact Mono, SPZ 1000, Vloerplaat, betegelbaar
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Afsluitvoorziening: zonder schuif Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-484 Installatietype: Mono ATEX: nee Stankslot: Multistop Afmetingen Netto gewicht: 34,2 kg Bruto gewicht: 36 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 800 mm Uitsparingsmaat lengte: 800 mm Inbouwdiepte: 490 - 600 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 670 mm Breedte: 590 mm Lengte verpakking: 620 mm Breedte verpakking: 620 mm Hoogte verpakking: 1030 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 50 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 351 mm Afstand onderkant afvoerbuis tot reservoirbodem: 351 mm Afstand onderkant toevoerbuis tot reservoirbodem: 152 mm Afstand hart toevoerbuis tot aan reservoirbodem: 207 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 20 l Reservoirvolume: 40 l Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Tegeldikte max.: 16 mm Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): Zekering via besturingskast 230 V Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Nominale stroomsterkte: 5,2 A Vereiste zekering (kabelbescherming): Zekering via besturingskast 230 V
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Overgangsstuk DN 50/70 | 27126 | Bekijk |
 | Overgangsstuk DN 100/70 | 27602 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
| Persleidingset tubo di mandata 5 m, DA 50 mm | 28062 | Bekijk |
 | Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk |
 | Stankslot Multistop, Systeem 125 | 48500 | Bekijk |
 | Stankslot Megastop | 48550 | Bekijk |
 | Haarzeef kunststof, voor badafvoeren van s125 | 48700 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, zwart | 680796 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, grijs | 680798 | Bekijk |
 | Afdekplaat zwart, spatwaterdicht, 384x384 mm | 83050 | Bekijk |
 | Afdekplaat betegelbaar, spatwaterdicht, 384x384 mm | 83052 | Bekijk |
 | verlengstuk H: 200 mm | 83070 | Bekijk |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
 | Waterdichte inbouwset DA: 40 mm, voor bouwondernemers | 83077 | Bekijk |
| Waterdichte inbouwset DA: 50 mm, voor bouwondernemers | 83079 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Messenvervangset KTP 1000 / SPZ 1000 | 28075 | Bekijk |
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Besturingskast Comfort Mono, 230 V | 28731 | Bekijk |
 | Afdekking voor pompopening | 28732 | Bekijk |
 | Pompenplaat Aqualift F Compact | 28733 | Bekijk |
 | Aansluitstuk Drukbuis | 28734 | Bekijk |
 | Vervangingspomp KTP/SPZ1000 230 V, met verlengde perskoppeling | 28739 | Bekijk |
 | Drukbuis Aqualift F Compact, Tubo flessibile 5 m | 28744 | Bekijk |
| Stankslot Multistop, Systeem 125 | 48500 | Bekijk |
 | Eenhandssluiting voor terugslagklep | 680018 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Pompkoppeling voor pompstations, tot 12-2015 | 680065 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Draaisluiting voor pompen | 680070 | Bekijk |
 | Afvoeraansluiting DN 70, voor Pumpfix, Ecolift, Aqualift F | 680075 | Bekijk |
 | Deksel met afdichting | 680076 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Rooster betegelbaar, Lock & Lift, ABS | 680224 | Bekijk |
 | Afdichtingsset Aqualift F Compact mono | 680453 | Bekijk |
 | Pompaansluiting Aqualift F Compact, Mono, vanaf 01-2016 | 680486 | Bekijk |
 | Stankslot voor De Ultravlakke 79 | 680696 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
 | Afdekplaat 366 x 366 mm met hoge afvoer, 50 mm st.sl., betegelb. | 830055 | Bekijk |
 | Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring | |
| Test Reports and Certificates |
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vloerinbouw
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Pomp (pumpe): SPZ 1000
- Inbouwdiepte (einbautiefe): 490 mm
- Stankslot (geruchsverschluss): Multistop
- (ausfuehrung):
