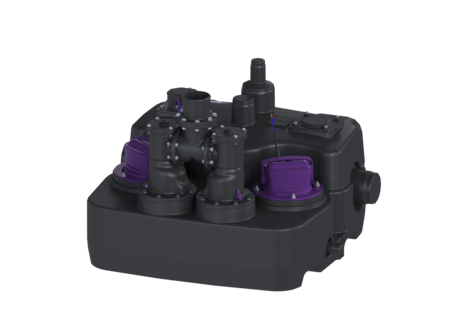

Opvoerinstallatie Aqualift L
Duo, SPF 1300-S3, 230 V
KESSEL Opvoerinstallatie Aqualift L Duo, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, besturingskast Connect functie besturingskast Met alarmmelding, duopomp, met 2 onderdompelbare SPF 1300 pompen, pomp in vrije opstelling
| Artikel nr. | 28797 |
|---|---|
| GTIN | 4026092107386 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift L Duo, SPF 1300-S3, 230 V
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing en een geschroefde reinigingsopening. De installatie wordt bestuurd met een gebruiksvriendelijke besturingskast. Uitvoering Soort installatie: duopomp Opstelling: Droge opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie Installatietype: Duo Afmetingen Netto gewicht: 48 kg Bruto gewicht: 55 kg Lengte: 764 mm Breedte: 864 mm Hoogte: 610 mm Lengte verpakking: 864 mm Breedte verpakking: 764 mm Hoogte verpakking: 610 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Nominale toevoer (DN): 100 mm Aantal toevoeren: 3 Nuttig volume: 50 l Reservoirvolume: 120 l Uitvoering aansluiting: inclusief spie en mof Loopband Pomp: SPF 1300 Aantal pompen: 2 Gewicht, pomp: 9,6 kg Bedrijfsspanning: 230 V Nominale stroomsterkte: 6,4 A Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 32 m³/h Opvoerhoogte max.: 9,2 m Toerental: 2600 U/min Vermogen P1: 1,5 kW Vermogen P2: 0,9 kW Modus: S3 - 15% Vereiste zekering (kabelbescherming): C 10 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Besturing Besturingskast: Connect Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: vlotterschakelaar Soort niveauregeling: mechanisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 5 m Potentiaalvrij contact: optioneel GSM-interface: nee USB-interface: nee Logboekfunctie: nee Meerregelige displayweergave: nee Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): nee Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (kabelbescherming): C 10 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Verbindingsslang DN 32, L: 200 mm | 28660 | Bekijk |
 | Verbindingsslang DN 70, L: 200 mm | 28661 | Bekijk |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk |
 | Handmembraanpomp voor handmatige afvoer van afvalwater | 28680 | Bekijk |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk |
 | Afsluiter DN 100, kunststof | 28698 | Bekijk |
 | Afsluiter DN 150, kunststof | 28699 | Bekijk |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk |
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Potentiaalvrij contact Uitbreidingsset besturingskast Basic | 80074 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
| Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk |
 | Vervangingspomp Aquadive SPF 1300 230 V | 680535 | Bekijk |
 | Schoepenwiel SPF 1300 | 680536 | Bekijk |
 | Pompflens met afdichting en schroeven | 680537 | Bekijk |
 | Reinigingsdeksel met afdichting | 680538 | Bekijk |
 | Vlotterschakelaarset met afdichting | 680539 | Bekijk |
 | Afdichtingsset 3 x DN 100, 1 x DN 125 | 680540 | Bekijk |
 | Terugslagklep met houder | 680548 | Bekijk |
 | Afdichting voor flens, d: 236 mm | 680549 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend en fecaliënvrij afvalwater
- Pomp (pumpe): SPF 1300
- Bedrijfsspanning (betriebsspannung): 230 V
