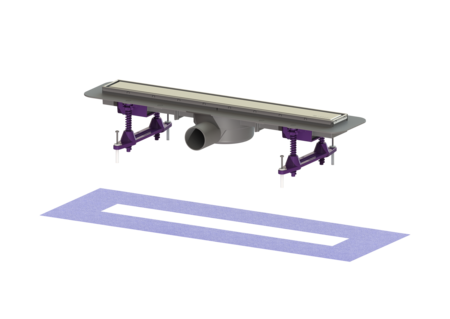

Douchegoot Linearis Compact
L: 550 mm, DN 50, bd, rvs-afd., K3
KESSEL Douchegoot Linearis Compact, lengte 550 mm, nominale wijdte (DN) 50, afwatering door lijnafvoer, soort afdekking Afdekking rvs, afdichting opzetstuk door voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
- Meer ontwerpmogelijkheden met omkeerbaar rvs-rooster
- Lage inbouwdiepte
- Hoogste brandbeveiligingsstandaarden
Artikel nr. | 45600.61 |
---|---|
GTIN | 4026092048177 |
Korting groep | 10 |
Douchegoot Linearis Compact L: 550 mm, DN 50, bd, rvs-afd., K3
De douchegoot Linearis Compact met vastgelast basiselement van ABS is geschikt voor lijnafwatering binnen. Als de rvs-inlegger omgekeerd wordt geplaatst, kan hij worden betegeld. Inclusief al gemaakte kwelwateropeningen en stankslot. Uitvoering Systeem: 125 Opening voor doorsijpelend water: voorbereid Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W2-I Waterslothoogte: 22 mm Afvoercapaciteit (l/s) bij 10 mmwk: 0,6 Afvoercapaciteit (l/s) bij 20 mmwk: 0,7 Afvoercapaciteit (l/s) bij 0 mmwk: 0,5 mm Algemene karakteristieken Nominale wijdte (DN): 50 Uitwendige diameter (DA): 50 mm ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 1,66 kg Bruto gewicht: 2,04 kg Lengte buitenmaat: 615 mm Inbouwdiepte: 80 - 140 mm Breedte: 191 mm Hoogte: 80 mm Lengte verpakking: 664 mm Breedte verpakking: 208 mm Hoogte verpakking: 100 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: ABS Afdekkingskarakteristieken Soort afdekking: Afdekking rvs Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Oppervlak: Geborsteld rvs Framemateriaal: rvs 14301 Vergrendeling: ingelegd Belastingsklasse: K 3 (EN 1253-1) Roosterdesign: optioneel betegelbaar Framebreedte: 66 mm Framelengte: 550 mm Tegeldikte max.: 15 mm Form opzetstuk: hoekig Materiaal opzetstuk: ABS
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Stankslot Linearis, waterslothoogte 22 mm | 48603 | Bekijk | |
rvs-inlegger Linearis Compact, L: 550 mm, tot 12/2013 | 680259 | Bekijk | |
rvs-inlegger Linearis Compact,L:550 mm,vanaf 09/2015 | 680483 | Bekijk | |
Pootjesset Twee pootjes incl. rubberen inlegelement | 680669 | Bekijk | |
Dichtingsmanchet voor Linearis Compact 300 – 1150 mm | 680728 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 50
- Materiaal afvoerelement (material_grundkoerper): ABS
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Framelengte (rahmen_laenge): 550 mm
