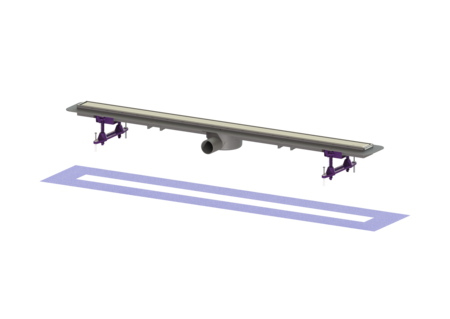

Douchegoot Linearis Compact
L: 1150 mm, DN 50, bd, rvs-afd., K3
KESSEL Douchegoot Linearis Compact, lengte 1150 mm, DN 50, afwatering door lijnafvoer, soort afdekking Afdekking rvs, afdichting opzetstuk door voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
- Meer ontwerpmogelijkheden met omkeerbaar rvs-rooster
- Lage inbouwdiepte
- Hoogste brandbeveiligingsstandaarden
Artikel nr. | 45600.67 |
---|---|
GTIN | 4026092046111 |
Korting groep | 10 |
Douchegoot Linearis Compact L: 1150 mm, DN 50, bd, rvs-afd., K3
De douchegoot Linearis Compact met vastgelast basiselement van ABS is geschikt voor lijnafwatering binnen. Als de rvs-inlegger omgekeerd wordt geplaatst, kan hij worden betegeld. Inclusief al gemaakte kwelwateropeningen en stankslot. Uitvoering Systeem: 125 Opening voor doorsijpelend water: voorbereid Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W2-I Waterslothoogte: 22 mm Afvoercapaciteit (l/s) bij 10 mmwk: 0,6 Afvoercapaciteit (l/s) bij 20 mmwk: 0,7 Afvoercapaciteit (l/s) bij 0 mmwk: 0,5 mm Algemene karakteristieken Nominale wijdte (DN): 50 Uitwendige diameter (DA): 50 mm Stankslot: inclusief Afmetingen Netto gewicht: 2,91 kg Bruto gewicht: 3,43 kg Lengte buitenmaat: 1215 mm Inbouwdiepte: 80 - 140 mm Breedte: 191 mm Hoogte: 80 mm Lengte verpakking: 1214,6 mm Breedte verpakking: 191 mm Hoogte verpakking: 79,5 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: ABS Afdekkingskarakteristieken Soort afdekking: Afdekking rvs Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Oppervlak: Geborsteld rvs Framemateriaal: rvs 14301 Belastingsklasse: K 3 (EN 1253-1) Roosterdesign: optioneel betegelbaar Framebreedte: 66 mm Framelengte: 1150 mm Tegeldikte max.: 15 mm Form opzetstuk: hoekig Materiaal opzetstuk: ABS
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Stankslot Linearis, waterslothoogte 22 mm | 48603 | Bekijk | |
rvs-inlegger Linearis Compact, L: 1150mm, tot 12/2013 | 680253 | Bekijk | |
rvs-inlegger Linearis Compact,L:1150 mm,vanaf 01/2014 | 680429 | Bekijk | |
Pootjesset Twee pootjes incl. rubberen inlegelement | 680669 | Bekijk | |
Dichtingsmanchet voor Linearis Compact 300 – 1150 mm | 680728 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens |
- Nominale wijdte (DN) (nennweite): 50
- Materiaal afvoerelement (material_grundkoerper): ABS
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Framelengte (rahmen_laenge): 1.150 mm
