Opzetstuk Linearis Compact

L:300mm, Sys100, afdekking rvs 304, K3

47804S
PDF productgegevensblad

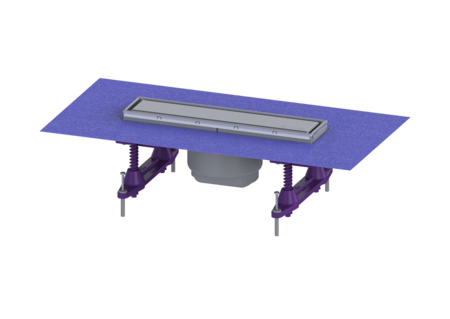

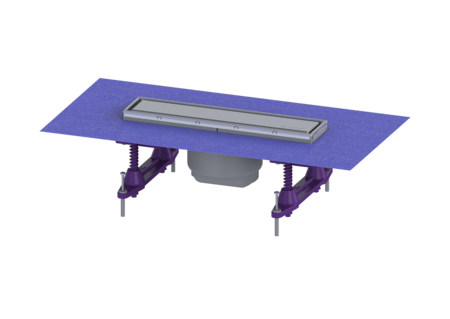

KESSEL Opzetstuk Linearis Compact, lengte 300 mm, nominale wijdte (DN) 100, soort afdekking Afdekking rvs, afdichting opzetstuk door voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534

  • Meer ontwerpmogelijkheden met omkeerbaar rvs-rooster
  • Lage inbouwdiepte
  • Hoogste brandbeveiligingsstandaarden
Artikel nr. 47804S
GTIN 4026092079904
Korting groep 10

    Opzetstuk Linearis Compact L:300mm, Sys100, afdekking rvs 304, K3
    Het opzetstuk Linearis Compact kan worden gecombineerd met een basiselement van het modulaire KESSEL-systeem 100 voor lijnafwatering binnen. Uitvoering Systeem: 100 Opening voor doorsijpelend water: ja Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 10 mmwk: 0,6 Afvoercapaciteit (l/s) bij 0 mmwk: 0,5 mm Algemene karakteristieken Nominale wijdte (DN): 100 Uitwendige diameter (DA): 100 mm ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 1,06 kg Bruto gewicht: 1,51 kg Lengte buitenmaat: 365 mm Inbouwdiepte: 80 - 140 mm Breedte: 136 mm Hoogte: 77 mm Lengte verpakking: 640 mm Breedte verpakking: 200 mm Hoogte verpakking: 95 mm Afdekkingskarakteristieken Soort afdekking: Afdekking rvs Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Framemateriaal: rvs 14301 Vergrendeling: ingelegd Belastingsklasse: K 3 (EN 1253-1) Roosterdesign: optioneel betegelbaar Framebreedte: 66 mm Framelengte: 300 mm Materiaal opzetstuk: ABS
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    48400 Stankslot Multistop voor Linearis Compact en Scada 48400 Bekijk
    48630 Geluidsisolatie-element voor montagepoo. van de Linearis Compact 48630 Bekijk
    48639 Montagehulp voor Linearis Compact 48639 Bekijk
    48650 Montagelijm Tweecomponentenbasis 48650 Bekijk
    48800 Haarzeef kunststof, voor douchegoten 48800 Bekijk
      Titel Artikel nr.
    • Nominale wijdte (DN) (nennweite): 100
    • Afdekkingsmateriaal (abdeckung_material): rvs 14301
    • Framemateriaal (rahmen_material): rvs 14301
    • Materiaal opzetstuk (material_aufsatzstueck): ABS
    • Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
    • Stankslot (geruchsverschluss): inclusief
    • Systeem (system): 100
    • Framelengte (rahmen_laenge): 300  mm
