Vloerafvoer Ferrofix persafd.fl.
DN 70, horizontaal, Rooster, rvs
![](https://assets.kessel.de/pb/640/pb_wgablau_5420020_5864.png)
![](https://assets.kessel.de/mz/w640/mz_5420020_218708.png)

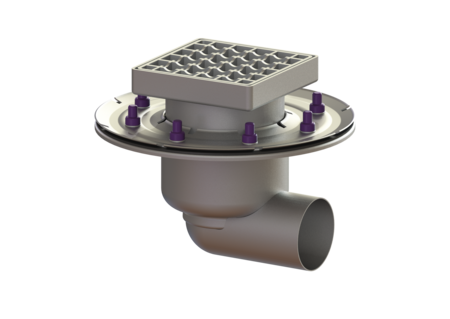

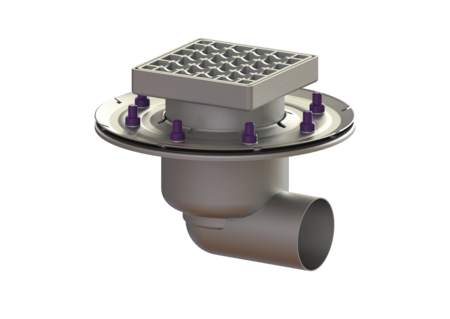

KESSEL Vloerafvoer Ferrofix persafd.fl., nominale wijdte (DN) 70, systeem 125, aansluiting zijwaarts, materiaal opzetstuk rvs 14301, in hoogte verstelbaar, soort afdekking Rooster, buitendiameter (DA) 78 mm
- Gemaakt van bijzonder hygiënisch en mechanisch sterk belastbaar rvs
- Hoge afvoercapaciteit
Artikel nr. | 54200.20 |
---|---|
GTIN | 4026092056486 |
Korting groep | 70 |
Vloerafvoer Ferrofix persafd.fl. DN 70, horizontaal, Rooster, rvs
De verdiepings-/vloerafvoer Ferrofix van rvs is bedoeld voor puntafwatering en is uitgerust met een persafdichtingsflens, een uitneembaar stankslot van rvs, een afdichting en een bouwfaseafdekking. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. Voor waterdichte afdichtingen mogen alleen door de fabrikant gecontroleerde afdichtingsstroken worden gebruikt. De uitloopaansluiting is geschikt voor het aansluiten van SML-pijpen. Met aansluitmogelijkheid voor aarding. Uitvoering Systeem: 125 Afdichting van het opzetstuk: aansluitrand Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 70 Uitwendige diameter (DA): 78 mm ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 4,45 kg Bruto gewicht: 5,06 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm Lengte verpakking: 386 mm Breedte verpakking: 286 mm Hoogte verpakking: 300 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: rvs 14301 Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Rooster Afdekkingsmateriaal: rvs 14301 Breedte Afdekking: 138 mm Lengte Afdekking: 138 mm Oppervlak: gebeitst Vergrendeling: onvergrendeld Belastingsklasse: L 15 (EN 1253-1) Framebreedte: 150 mm Framelengte: 150 mm Opzetstuk: in hoogte verstelbaar Form opzetstuk: hoekig Materiaal opzetstuk: rvs 14301
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk | |
![]() | Verlengstuk Systeem 125, met persafdichtingsflens | 54187 | Bekijk |
![]() | Tussenstuk van RVS m. toevoer en persd. | 54189 | Bekijk |
![]() | Verlengstuk Systeem 125, rvs 304 | 54900 | Bekijk |
![]() | Verlengstuk Systeem 125, met lijmflens | 54901 | Bekijk |
![]() | verlengstuk Systeem 125, horizontale toevoer DN 50 | 54902 | Bekijk |
![]() | Verlengstuk sys. 125 van RVS, DN50 | 54903 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens |
- Nominale wijdte (DN) (nennweite): 70
- Materiaal afvoerelement (material_grundkoerper):
rvs 14301
- Afdekkingsmateriaal (abdeckung_material):
rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck):
rvs 14301
- Uitvoering aansluiting (stutzen_ausfuehrung):
zijwaarts
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): aansluitrand
