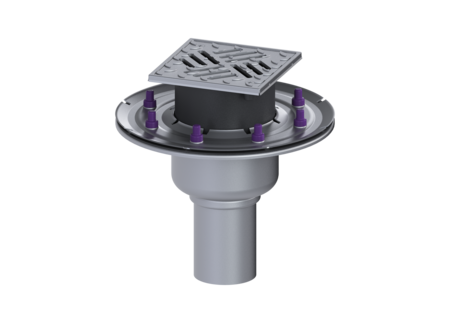

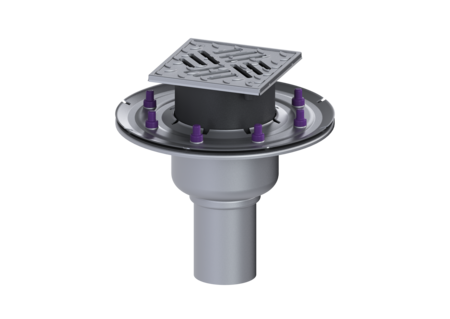

Vloerafvoer Ferrofix persafd.fl.
DN 70, verticaal, Sleufrooster
![](https://assets.kessel.de/pb/640/pb_wgablau_5421061_5835.png)
![](https://assets.kessel.de/mz/w640/mz_5421061_225149.png)
KESSEL Vloerafvoer Ferrofix persafd.fl., nominale wijdte (DN) 70, systeem 125, aansluiting verticaal, materiaal opzetstuk ABS, in hoogte verstelbaar, soort afdekking Sleufrooster, buitendiameter (DA) 78 mm
- Gemaakt van bijzonder hygiënisch en mechanisch sterk belastbaar rvs
- Hoge afvoercapaciteit
Artikel nr. | 54210.61 |
---|---|
GTIN | 4026092053553 |
Korting groep | 70 |
Vloerafvoer Ferrofix persafd.fl. DN 70, verticaal, Sleufrooster
De verdiepings-/vloerafvoer Ferrofix van rvs is bedoeld voor puntafwatering en is uitgerust met een persafdichtingsflens, een uitneembaar stankslot van rvs, een afdichting en een bouwfaseafdekking. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. Voor waterdichte afdichtingen mogen alleen door de fabrikant gecontroleerde afdichtingsstroken worden gebruikt. De uitloopaansluiting is geschikt voor het aansluiten van SML-pijpen. Met aansluitmogelijkheid voor aarding. Uitvoering Systeem: 125 Afdichting van het opzetstuk: aansluitrand Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 70 Uitwendige diameter (DA): 78 mm Toelating: Z-19.53-2414,Z-19.17-1719 ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 3,67 kg Bruto gewicht: 4,43 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm Lengte verpakking: 490 mm Breedte verpakking: 275 mm Hoogte verpakking: 495 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: rvs 14301 Uitvoering aansluiting: verticaal Afdekkingskarakteristieken Soort afdekking: Sleufrooster Afdekkingsmateriaal: rvs 14301 Breedte Afdekking: 138 mm Lengte Afdekking: 138 mm Vergrendeling: geschroefd Belastingsklasse: L 15 (EN 1253-1) Antislipklasse: R11 volgens DIN 51130; C volgens DIN 51097 Framebreedte: 150 mm Framelengte: 150 mm Opzetstuk: in hoogte verstelbaar Form opzetstuk: hoekig Materiaal opzetstuk: ABS
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Brandpreventieonderdeel Fire-Kit 100, voor DN 50, 70, 80 | 48099 | Bekijk |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk | |
![]() | Doorvoerdichting Quick-Fit voor kerngaten,met brandbescherming | 48990 | Bekijk |
![]() | Doorvoerdichting Quick-Fit voor kerngaten, zonder brandbeveiliging | 48991 | Bekijk |
![]() | Verlengstuk Systeem 125, met persafdichtingsflens | 54187 | Bekijk |
![]() | Tussenstuk van RVS m. toevoer en persd. | 54189 | Bekijk |
![]() | Verlengstuk Systeem 125, rvs 304 | 54900 | Bekijk |
![]() | Verlengstuk Systeem 125, met lijmflens | 54901 | Bekijk |
![]() | verlengstuk Systeem 125, horizontale toevoer DN 50 | 54902 | Bekijk |
![]() | Verlengstuk sys. 125 van RVS, DN50 | 54903 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring |
- Nominale wijdte (DN) (nennweite): 70
- Materiaal afvoerelement (material_grundkoerper):
rvs 14301
- Afdekkingsmateriaal (abdeckung_material):
rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck):
ABS
- Uitvoering aansluiting (stutzen_ausfuehrung):
verticaal
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): aansluitrand
