Basiselement Ferrofix, Persafd.fl
Sys125, DN100, onder-uitl.
![](https://assets.kessel.de/pb/640/pb_wgablau_54230_5862.png)
![](https://assets.kessel.de/mz/w640/mz_54230_384136.png)

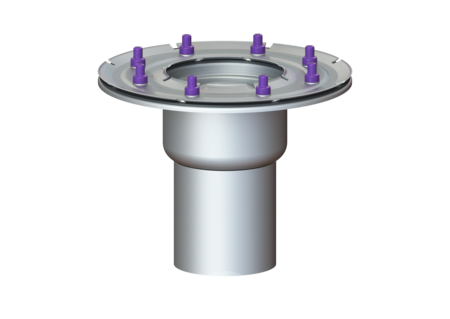

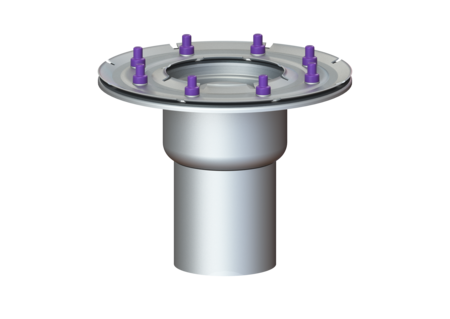

KESSEL Basiselement Ferrofix, Persafd.fl, nominale wijdte (DN) 100, systeem 125, aansluiting verticaal, afdichting basiselement door Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen)
- Gemaakt van bijzonder hygiënisch en mechanisch sterk belastbaar rvs
- Kan met verschillende opzetstukken worden gecombineerd
Artikel nr. | 54230 |
---|---|
GTIN | 4026092053683 |
Korting groep | 70 |
Basiselement Ferrofix, Persafd.fl Sys125, DN100, onder-uitl.
Het basiselement Ferrofix van rvs is in combinatie met een Systeem 125-opzetstuk bedoeld voor puntafwatering en is uitgerust met een uitneembaar stankslot en een bouwfaseafdekking. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. Voor waterdichte afdichtingen mogen alleen door de fabrikant aanbevolen dichtingsbanen gebruikt worden. De afvoeraansluiting is geschikt voor het aansluiten van SML-pijpen. Uitvoering Systeem: 125 Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Toelating: Z-19.53-2414,Z-19.17-1719 ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 2,55 kg Bruto gewicht: 2,84 kg Lengte: 273 mm Breedte: 273 mm Hoogte: 201 mm Lengte verpakking: 280 mm Breedte verpakking: 280 mm Hoogte verpakking: 260 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: rvs 14301 Uitvoering aansluiting: verticaal
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Opzetstuk Ferrofix Sys 125, Met aansluitmof DN 50, L 15 | 48435 | Bekijk |
![]() | Opzetstuk Variofix Sleufrooster, rvs 304, antislip, L 15 | 48907 | Bekijk |
![]() | Opzetstuk Variofix Sleufrooster, rvs 304, K3 | 48963 | Bekijk |
![]() | Opzetstuk Variofix Rooster, rvs 304, L 15 | 48965 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Sleufrooster, 146 x 146 mm, K3 | 48977 | Bekijk |
![]() | Reinigingsvoorziening sys.125 150x150ED | 54910 | Bekijk |
![]() | Reinigingsvoorziening sys.125 150x150ED | 54911 | Bekijk |
![]() | Reinigingsvoorziening sys. 125 ED | 54912 | Bekijk |
![]() | Reinigingsvoorziening sys 125 ED | 54913 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Rooster, 150 x 150 mm | 54914 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Lijmfl., Rooster, 146 x 146 mm | 54915 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Rooster, 200 x 200 mm | 54916 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Lijmfl., Rooster, 200x200 mm | 54917 | Bekijk |
![]() | Opzetstuk Ferrofix Sys 125, Lijmfl., Sleufr., 146 x 146 mm | 54919 | Bekijk |
![]() | Opzetstuk sys. 125ABS 150x150ED | 54920 | Bekijk |
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Brandpreventieonderdeel Fire-Kit 100, voor DN 100 | 48100 | Bekijk |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk | |
![]() | Doorvoerdichting Quick-Fit voor kerngaten,met brandbescherming | 48990 | Bekijk |
![]() | Doorvoerdichting Quick-Fit voor kerngaten, zonder brandbeveiliging | 48991 | Bekijk |
![]() | Verlengstuk Systeem 125, met persafdichtingsflens | 54187 | Bekijk |
![]() | Tussenstuk van RVS m. toevoer en persd. | 54189 | Bekijk |
![]() | Verlengstuk Systeem 125, rvs 304 | 54900 | Bekijk |
![]() | Verlengstuk Systeem 125, met lijmflens | 54901 | Bekijk |
![]() | verlengstuk Systeem 125, horizontale toevoer DN 50 | 54902 | Bekijk |
![]() | Verlengstuk sys. 125 van RVS, DN50 | 54903 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 100
- Materiaal afvoerelement (material_grundkoerper):
rvs 14301
- TÜV testteken (pruefzeichen):
ID 1111244461
- Uitvoering aansluiting (stutzen_ausfuehrung):
verticaal
- Stankslot (geruchsverschluss): inclusief
