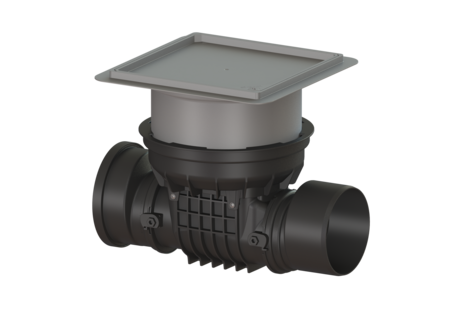

Terugstuwbeveiliging Staufix
DN 200, Vloerplaat, betegelbaar, Type 2
KESSEL Terugstuwbeveiliging Staufix, nominale wijdte (DN) 200, afvalwater Fecaliënvrij afvalwater, vergrendeling Lock & Lift, vloerinbouw, soort afdekking betegelbare afdekplaat, nee
- Optionele rattenklep voor extra veiligheid
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Ook als modulaire set verkrijgbaar
| Artikel nr. | 730200.10X |
|---|---|
| GTIN | 4026092076569 |
| Korting groep | 10 |
Terugstuwbeveiliging Staufix DN 200, Vloerplaat, betegelbaar, Type 2
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuwing automatisch sluiten. Eén klep dient ook als handmatig vergrendelbare noodafsluiter. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : nee Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 8,4 kg Bruto gewicht: 11 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 341 - 464 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 586 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm | 72222 | Bekijk |
| Schakelstopcontact met draadloze ontvanger | 72223 | Bekijk | |
 | StaufixContr. vergrend.deksel DN90-100 | 72224 | Bekijk |
 | StaufixContr. vergrend.deksel DN125-200 | 72225 | Bekijk |
 | verlengstuk verdiepte inbouw, met flens | 830070 | Bekijk |
 | Verlengstuk verdiepte inbouw, Flens/tegenflens | 830073 | Bekijk |
 | Verlengstuk Vloerplaat, voor waterdicht beton | 830075 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk |
 | Afdichting Dekselafdichting voor Staufix, DN125-200 | 686113 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk |
 | Staufix trechter met afdichting | 70214 | Bekijk |
 | Klep uit kunststof Ø 125/160 | 70232 | Bekijk |
 | Inschuifgedeelte DN 125/150, met afdichting | 70242 | Bekijk |
 | Vergrendel.deksel,DN125-200,noodvergr. | 72230 | Bekijk |
 | Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk |
 | Spie DN 200, met afdichting | 83084 | Bekijk |
 | Mof DN 200, met afdichting | 83088 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 200
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vloerinbouw
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Terugstuwbeveiliging (rueckstauschutz): Type 2
- Rvs rattenklep (edelstahlklappe_rattenschutz): nee
- Lengte (laenge): 586 mm
- Breedte (breite): 444 mm
