Pompstation Aquapump Medium

Tronic, GTF 120, 1300-1750 mm, B

PDF productgegevensblad

KESSEL Pompstation Aquapump Medium, Tronic, afvalwater Fecaliënvrij afvalwater, belastingsklasse B 125, inbouwdiepte 1300 - 1750 mm, hoogte 103 mm, lengte afdekking 648 mm, inschakelstroom max. 14,9 A, met een onderdompelbare GTF 1200 pomp, niveauregistratie pneumatisch

  • Uiterst betrouwbaar
  • Schachtsysteem LW 600 geschikt voor aardinbouw
  • In de fabriek geconfigureerd
Artikel nr. 827821B
GTIN 4026092045756
Korting groep 60

Pompstation Aquapump Medium Tronic, GTF 120, 1300-1750 mm, B

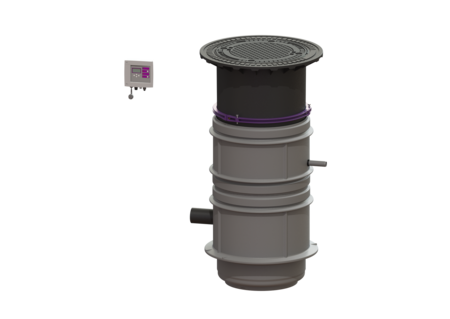

Het pompstation voor fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pomp en een terugslagklep. Een schachtsysteem LW 600 van duurzaam bestendig kunststof (PE-LLD) met open pompbehuizing en universele aansluitmogelijkheden dient als verzamelreservoir. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: LW 600 Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Modulepakket voor bouwzijdige montage. Installatietype: Tronic Afmetingen Netto gewicht: 116 kg Bruto gewicht: 125 kg Grondwaterdichtheid vanaf bodem: 2000 mm Inbouwdiepte: 1300 - 1750 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 806 mm Breedte: 806 mm Lengte verpakking: 1200 mm Breedte verpakking: 800 mm Hoogte verpakking: 1720 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 100 Ontluchtingsaansluiting (DN): 100 Afstand hart afvoer tot reservoirbodem: 894 mm Afstand onderkant toevoerbuis tot reservoirbodem: 400 mm Afstand hart toevoerbuis tot aan reservoirbodem: 455 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 600 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 648 mm Hoogte Afdekking: 103 mm Lengte Afdekking: 648 mm Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Loopband Pomp: GTF 1200 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 6,2 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 15,5 m³/h Opvoerhoogte max.: 9 m Toerental: 2650 U/min Vermogen P1: 1,4 kW Vermogen P2: 0,84 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,2 A
  Titel Artikel nr.
  Titel Artikel nr.
Inbedrijfstelling Pompstation Aquapump Medium Duo, S 80208 Bekijk
Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Bekijk
Onderhoud Pompstation Aquapump Medium Mono, S 80307 Bekijk
  Titel Artikel nr.
Alarmkast Basic met elektrodensonde 20222 Bekijk
Alarmkast Basic met optische sonde 20223 Bekijk
Compressorset voor het inbrengen van lucht 28048 Bekijk
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
Aansluitdoos voor het verlengen van een peilsonde 28799 Bekijk
Onderdelenset optische sonde 80888 Bekijk
Kabeltoebehoren 80889 Bekijk
Kabeltoebehoren 80891 Bekijk
Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
Waarschuwingslamp voor buitenkast 97715 Bekijk
Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast 97723 Bekijk
Buitenkast 97724 Bekijk
  Titel Artikel nr.
Beschermingsset voor optische sonde 28706 Bekijk
Besturingskast Comfort Mono 230V 28731 Bekijk
Eenhandssluiting voor terugslagklep 680018 Bekijk
Batterij 9V-batterij 680034 Bekijk
Afdichting voor perskoppeling 680067 Bekijk
Luchtslang Metergoed, 6x4 mm, 100 680071 Bekijk
Dompelklok zonder slang 680108 Bekijk
Klemring voor opzetstukken, d: 600 mm 680276 Bekijk
Pompvoet voor pompstations 680362 Bekijk
Spiraalbehuizing voor een kogeldoorgang van 30 mm 680363 Bekijk
Schoepenwiel voor een kogeldoorgang van 30 mm 680366 Bekijk
Stijgleiding 1300 - 1750 mm 680450 Bekijk
Terugslagklep met terugslagklep 680457 Bekijk
Pompkoppeling voor pompstations, vanaf 01-2016 680476 Bekijk
Pompaansluiting Mono, geschikt voor pompstations 680479 Bekijk
Afdichtingsset Terugslagklep, afdichtingen 680490 Bekijk
Vervangingspomp Aquadive GTF 1200 zonder vlotterschakelaar, 10 m 680595 Bekijk
Sondeklem voor peilsonde en dompelklok 680729 Bekijk
Adapter Set optische sonde 80892 Bekijk
Optische sonde 15 mtr. 3 adap. 80988 Bekijk
Afdichting voor buisdoorvoer, DN 100 850117 Bekijk
Afdichting voor opzetstukken, d: 600 mm 860116 Bekijk
Afdekplaat 860131 Bekijk
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): aardinbouw
  • Belastingsklasse (belastungsklasse): B 125 (EN 124)
  • Pomp (pumpe): GTF 1200
  • Inbouwdiepte (einbautiefe): 1.300  mm
  • Type schoepenwiel (laufrad_typ): Open waaier
  • Nominale toevoer (DN) (zulauf_nennweite_dn): 150  mm
