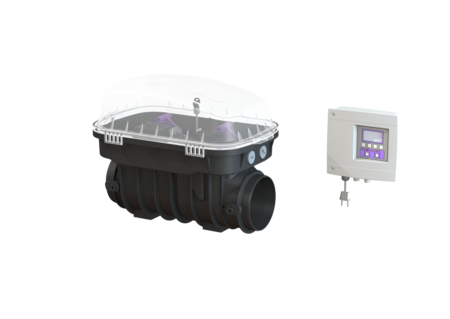

Terugstuwautomaat Staufix FKA
zonder aansluitspie, vrijliggend
KESSEL Terugstuwautomaat Staufix FKA, besturingskast Comfort, afvalwater Fecaliënhoudend afvalwater, vergrendeling Klemsluiting, vrijliggende riolering, soort afdekking Beschermkap
- Veilig motorisch afsluitsysteem met optische sonde
- Snel en eenvoudig onderhoud zonder gereedschap
- Verkrijgbaar als complete of modulaire set
| Artikel nr. | 84000 |
|---|---|
| GTIN | 4026092053874 |
| Korting groep | 30 |
Terugstuwautomaat Staufix FKA zonder aansluitspie, vrijliggend
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Modulepakket voor bouwzijdige montage. Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 10,5 kg Bruto gewicht: 12 kg Afschot: 9 mm Lengte: 486 mm Breedte: 350 mm Hoogte: 422 mm Lengte verpakking: 642,2 mm Breedte verpakking: 350 mm Hoogte verpakking: 421,7 mm Reservoir/basiselement Uitvoering aansluiting: optioneel Afdekkingskarakteristieken Soort afdekking: Beschermkap Afdekkingsmateriaal: Kunststof Afdekking kleur: transparant Breedte Afdekking: 350 mm Hoogte Afdekking: 165 mm Lengte Afdekking: 542 mm Vergrendeling: Klemsluiting Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Aansluiting op GBS, GA: ja
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Spie DN 100, met afdichting | 83081 | Bekijk |
 | Spie DN 125, met afdichting | 83082 | Bekijk |
 | Spie DN 150, met afdichting | 83083 | Bekijk |
 | Spie DN 200, met afdichting | 83084 | Bekijk |
 | Mof DN 100, met afdichting | 83085 | Bekijk |
 | Mof DN 125, met afdichting | 83086 | Bekijk |
 | Mof DN 150, met afdichting | 83087 | Bekijk |
 | Mof DN 200, met afdichting | 83088 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Activatiecode voor potentiaalvrij contact | 80077 | Bekijk |
 | Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vrijliggend | 80097 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Testtrechter met afdichting | 70214 | Bekijk |
 | Afdichtingsset voor gesplitste vergrendelbare deksels | 70318 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Toevoerkant | 80016 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Uitloopkant | 80017 | Bekijk |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk |
 | Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk |
 | Besturingskast Comfort 230 V, Staufix FKA | 80071 | Bekijk |
 | Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Beschermkap transparant | 83031 | Bekijk |
 | Opzetstuk voor het bevestigen van een beschermkap | 83032 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vrijliggende riolering
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- (nennweite):
- Lengte (laenge): 486 mm
- Breedte (breite): 350 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 3
