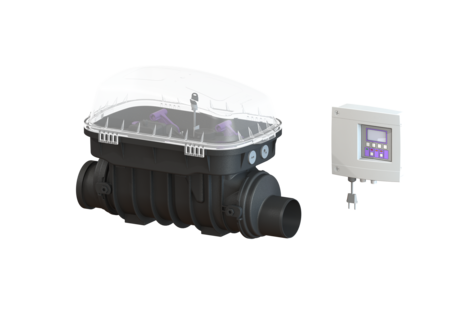

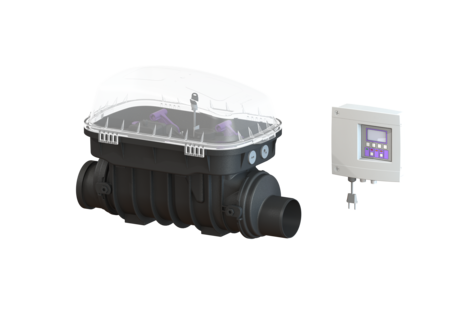

Terugstuwautomaat Staufix FKA
DN 100, vrijliggend
KESSEL Terugstuwautomaat Staufix FKA, besturingskast Comfort, nominale wijdte (DN) 100, afvalwater Fecaliënhoudend afvalwater, vergrendeling Klemsluiting, vrijliggende riolering, soort afdekking Beschermkap
- Veilig motorisch afsluitsysteem met optische sonde
- Snel en eenvoudig onderhoud zonder gereedschap
- Verkrijgbaar als complete of modulaire set
| Artikel nr. | 84100 |
|---|---|
| GTIN | 4026092046333 |
| Korting groep | 30 |
Terugstuwautomaat Staufix FKA DN 100, vrijliggend
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 11,27 kg Bruto gewicht: 12,79 kg Afschot: 9 mm Lengte: 642 mm Breedte: 350 mm Hoogte: 422 mm Lengte verpakking: 785 mm Breedte verpakking: 385 mm Hoogte verpakking: 465 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Beschermkap Afdekkingsmateriaal: Kunststof Afdekking kleur: transparant Breedte Afdekking: 350 mm Hoogte Afdekking: 165 mm Lengte Afdekking: 542 mm Vergrendeling: Klemsluiting Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Aansluiting op GBS, GA: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Activatiecode voor potentiaalvrij contact | 80077 | Bekijk |
 | Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vrijliggend | 80097 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Testtrechter met afdichting | 70214 | Bekijk |
 | Afdichtingsset voor gesplitste vergrendelbare deksels | 70318 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Toevoerkant | 80016 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Uitloopkant | 80017 | Bekijk |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk |
 | Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk |
 | Besturingskast Comfort 230 V, Staufix FKA | 80071 | Bekijk |
 | Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Beschermkap transparant | 83031 | Bekijk |
 | Opzetstuk voor het bevestigen van een beschermkap | 83032 | Bekijk |
 | Spie DN 100, met afdichting | 83081 | Bekijk |
 | Mof DN 100, met afdichting | 83085 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 100
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vrijliggende riolering
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- Lengte (laenge): 642 mm
- Breedte (breite): 350 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 3
