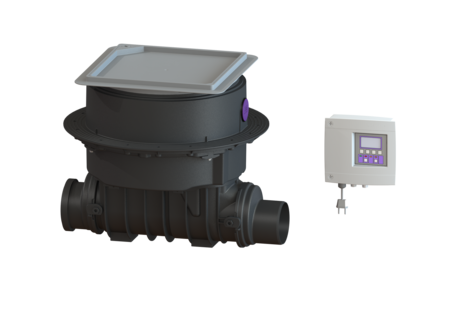

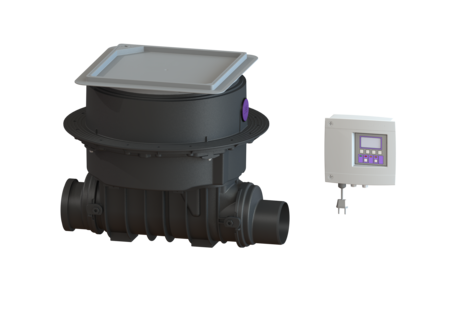

Terugstuwautomaat Staufix FKA
DN 125, Vloerplaat, betegelbaar
KESSEL Terugstuwautomaat Staufix FKA, besturingskast Comfort, DN 125, afvalwater Fecaliënhoudend afvalwater, vergrendeling Lock & Lift, vloerinbouw, soort afdekking betegelbare afdekplaat
- Veilig motorisch afsluitsysteem met optische sonde
- Snel en eenvoudig onderhoud zonder gereedschap
- Verkrijgbaar als complete of modulaire set
| Artikel nr. | 84125X |
|---|---|
| GTIN | 4026092046456 |
| Korting groep | 30 |
Terugstuwautomaat Staufix FKA DN 125, Vloerplaat, betegelbaar
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 125 Uitwendige diameter (DA): 125 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 17 kg Bruto gewicht: 20,9 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 645 mm Breedte: 590 mm Lengte verpakking: 785 mm Breedte verpakking: 615 mm Hoogte verpakking: 550 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Aansluiting op GBS, GA: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Activatiecode voor potentiaalvrij contact | 80077 | Bekijk |
 | Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vloerplaat | 80098 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | verlengstuk H: 200 mm | 83070 | Bekijk |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Testtrechter met afdichting | 70214 | Bekijk |
 | Afdichtingsset voor gesplitste vergrendelbare deksels | 70318 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Toevoerkant | 80016 | Bekijk |
 | Vergrendelbaar deksel Staufix FKA Uitloopkant | 80017 | Bekijk |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk |
 | Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk |
 | Besturingskast Comfort 230 V, Staufix FKA | 80071 | Bekijk |
 | Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Adapter Set optische sonde | 80892 | Bekijk |
 | Afdekplaat spatwaterdicht, betegelbaar | 830052 | Bekijk |
 | Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk |
 | Spie DN 125, met afdichting | 83082 | Bekijk |
 | Mof DN 125, met afdichting | 83086 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 125
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vloerinbouw
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Lengte (laenge): 645 mm
- Breedte (breite): 590 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 3
