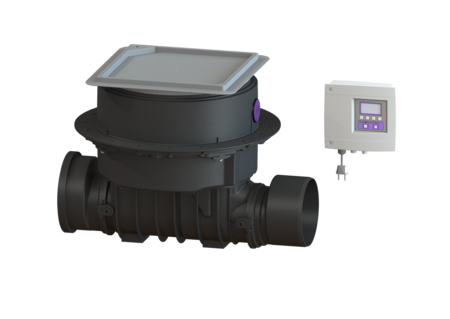

Terugstuwautomaat Staufix FKA

DN 200, Vloerplaat, betegelbaar

84200X
84200X
PDF productgegevensblad

KESSEL Terugstuwautomaat Staufix FKA, besturingskast Comfort, DN 200, afvalwater Fecaliënhoudend afvalwater, vergrendeling Lock & Lift, vloerinbouw, soort afdekking betegelbare afdekplaat

  • Veilig motorisch afsluitsysteem met optische sonde
  • Snel en eenvoudig onderhoud zonder gereedschap
  • Verkrijgbaar als complete of modulaire set
Artikel nr. 84200X
GTIN 4026092046470
Korting groep 30

Terugstuwautomaat Staufix FKA DN 200, Vloerplaat, betegelbaar
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 17 kg Bruto gewicht: 22,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 720 mm Breedte: 590 mm Lengte verpakking: 785 mm Breedte verpakking: 615 mm Hoogte verpakking: 550 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Aansluiting op GBS, GA: ja
  Titel Artikel nr.
  Titel Artikel nr.
Inbedrijfstelling 80111 Bekijk
Onderhoud Staufix FKA 80117 Bekijk
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
80077 Activatiecode voor potentiaalvrij contact 80077 Bekijk
80098 Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vloerplaat 80098 Bekijk
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
80891 Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
83070 verlengstuk H: 200 mm 83070 Bekijk
83073 Verlengstuk H: 234 mm, met flens en tegenflens 83073 Bekijk
83075 verlengstuk H: 360 mm, met centrale flens 83075 Bekijk
  Titel Artikel nr.
680034 Batterij 9V-batterij 680034 Bekijk
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
680150 Afdichting voor opzetstuk, vanaf 07-2014 680150 Bekijk
686114 Afdichting voor afdekplaat, systeem 330 mm 686114 Bekijk
70214 Testtrechter met afdichting 70214 Bekijk
70318 Afdichtingsset voor gesplitste vergrendelbare deksels 70318 Bekijk
80016 Vergrendelbaar deksel Staufix FKA Toevoerkant 80016 Bekijk
80017 Vergrendelbaar deksel Staufix FKA Uitloopkant 80017 Bekijk
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Bekijk
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
80041 Inschuifgedeelte met mechanisch klep, inschuifgedeelte 80041 Bekijk
80071 Besturingskast Comfort 230 V, Staufix FKA 80071 Bekijk
80076 Aandrijfmotor aansluitklaar, 5m-kabel 80076 Bekijk
80888 Vervangingsset optische sonde 5m-kabel 80888 Bekijk
80892 Adapter Set optische sonde 80892 Bekijk
830052 Afdekplaat spatwaterdicht, betegelbaar 830052 Bekijk
830065 Opzetstuk system 400 Afsluitbaar, zilvergrijs 830065 Bekijk
83084 Spie DN 200, met afdichting 83084 Bekijk
83088 Mof DN 200, met afdichting 83088 Bekijk
  • Nominale wijdte (DN) (nennweite): 200
  • Besturingskast (schaltgeraet): Comfort
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Soort afdekking (abdeckungsart): betegelbare afdekplaat
  • Lengte (laenge): 720  mm
  • Breedte (breite): 590  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 3
