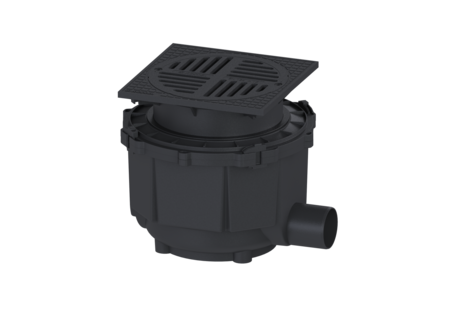

Erfafvoer
Systeem 400, DN 100, A, 380 - 510 mm
KESSEL Erfafvoer, nominale wijdte (DN) 100, inbouwdiepte 380 - 510 mm, belastingsklasse A 15, stankslot nee, afdekking Kunststof, breedte afdekking 400 mm, lengte afdekking 400 mm, afwatering door puntafvoer, aansluiting zijwaarts, basiselement Kunststof
- In verschillende belastingklassen beschikbaar
- Compleet, in hoogte verstelbaar systeem
- Eenvoudige aardinbouw
| Artikel nr. | 851100A |
|---|---|
| GTIN | 4026092004258 |
| Korting groep | 10 |
Erfafvoer Systeem 400, DN 100, A, 380 - 510 mm
De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm ATEX: nee Stankslot: nee Afmetingen Netto gewicht: 10 kg Bruto gewicht: 10 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Inbouwdiepte: 380 - 510 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 585 mm Breedte verpakking: 535 mm Hoogte verpakking: 510 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 400 mm Lengte Afdekking: 400 mm Oppervlak: geërodeerd Belastingsklasse: A 15 (EN 124) Framebreedte: 400 mm Framelengte: 400 mm Form opzetstuk: hoekig Inhoud slibvang: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton | 83021 | Bekijk |
 | Afdichtingsbaan voor Systeem 400, WD-beton | 83022 | Bekijk |
 | verlengstuk Systeem 400, kunststof | 850101 | Bekijk |
 | Overgangsstuk d: 450 mm, met afdichting | 850102 | Bekijk |
 | Overgangsstuk d: 358 mm, met afdichting | 850103 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
 | Afdekplaat kunststof, Klasse A | 850132 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Basiselement erf-/regenafvoer met uitloop, DN 100, d: 450 mm | 850009 | Bekijk |
| Overgangsstuk d: 450 mm, met afdichting | 850102 | Bekijk |
 | Verbindingsspie kunststof, 4 stuks | 850111 | Bekijk |
 | Afdichting d: 458 mm | 850113 | Bekijk |
 | Vuilvanger Systeem 400, kunststof | 850115 | Bekijk |
 | Sleufrooster rond, d: 362 mm, kunststof | 850134 | Bekijk |
| Cad gegevens | |
|---|---|
| Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 100
- Materiaal afvoerelement (material_grundkoerper):
Kunststof
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Uitvoering aansluiting (stutzen_ausfuehrung):
zijwaarts
- Belastingsklasse (belastungsklasse): A 15 (EN 124)
- Inbouwdiepte (einbautiefe): 380 mm
- (form_Aufsatzstueck):
- Inhoud slibvang (schlammeimer): ja
- Stankslot (geruchsverschluss): nee
