Erfafvoer
Sys400, DN100, D, 460-590mm, terugstuwb.

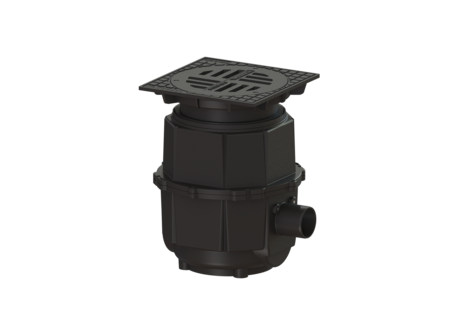

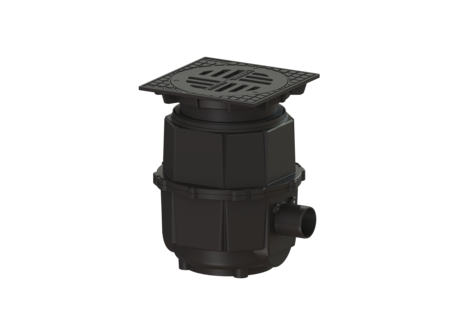

KESSEL Erfafvoer, nominale wijdte (DN) 100, inbouwdiepte 460 - 590 mm, belastingsklasse D 400, stankslot inclusief, afdekking Gietijzer, breedte afdekking 450 mm, lengte afdekking 450 mm, afwatering door puntafvoer, aansluiting zijwaarts, basiselement Kunststof
- In verschillende belastingklassen beschikbaar
- Compleet, in hoogte verstelbaar systeem
- Eenvoudige aardinbouw
| Artikel nr. | 851101D-RSV |
|---|---|
| GTIN | 4026092069424 |
| Korting groep | 10 |
Erfafvoer Sys400, DN100, D, 460-590mm, terugstuwb.
De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 3,1 Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Terugstuwbeveiliging: Type 5 ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 41 kg Bruto gewicht: 46 kg Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Inbouwdiepte: 460 - 590 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 700 mm Breedte verpakking: 800 mm Hoogte verpakking: 595 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 450 mm Lengte Afdekking: 450 mm Oppervlak: geërodeerd Belastingsklasse: D 400 (EN 124) Framebreedte: 450 mm Framelengte: 450 mm Form opzetstuk: hoekig Inhoud slibvang: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton | 83021 | Bekijk |
 | Afdichtingsbaan voor Systeem 400, WD-beton | 83022 | Bekijk |
 | verlengstuk Systeem 400, kunststof | 850101 | Bekijk |
 | Overgangsstuk d: 450 mm, met afdichting | 850102 | Bekijk |
 | Overgangsstuk d: 358 mm, met afdichting | 850103 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Terugstuwbeveiliging Module voor kelderafvoer met 2 kleppen | 27603 | Bekijk |
 | Adapter voor aanpassing 27603 en 27605 | 27608 | Bekijk |
 | Afdichting voor schachtsysteem LW 400 | 680315 | Bekijk |
 | Verbindingsspie kunststof, 4 stuks | 850111 | Bekijk |
 | Afdichting d: 458 mm | 850113 | Bekijk |
 | Vuilvanger Systeem 400, kunststof | 850115 | Bekijk |
 | Sleufrooster rond, d: 395 mm, gietijzer | 850137 | Bekijk |
| Cad gegevens |
|---|
- Nominale wijdte (DN) (nennweite): 100
- Materiaal afvoerelement (material_grundkoerper):
Kunststof
- Uitvoering aansluiting (stutzen_ausfuehrung):
zijwaarts
- Afdekkingsmateriaal (abdeckung_material): Gietijzer
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 460 mm
- Stankslot (geruchsverschluss): inclusief
- (form_Aufsatzstueck):
- Inhoud slibvang (schlammeimer): ja
