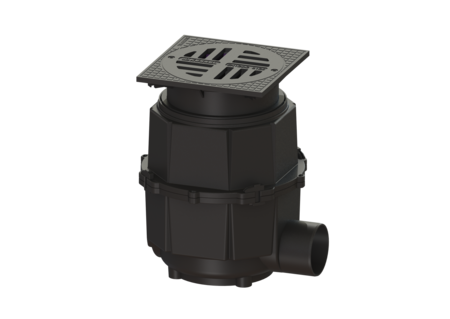

Erfafvoer
Systeem 400, DN 150, B, 580-710 mm
KESSEL Erfafvoer, nominale wijdte (DN) 150, inbouwdiepte 580 - 710 mm, belastingsklasse B 125, stankslot inclusief, afdekking Gietijzer, breedte afdekking 400 mm, lengte afdekking 400 mm, afwatering door puntafvoer, aansluiting zijwaarts, basiselement Kunststof
- In verschillende belastingklassen beschikbaar
- Compleet, in hoogte verstelbaar systeem
- Eenvoudige aardinbouw
| Artikel nr. | 851151B |
|---|---|
| GTIN | 4026092004388 |
| Korting groep | 10 |

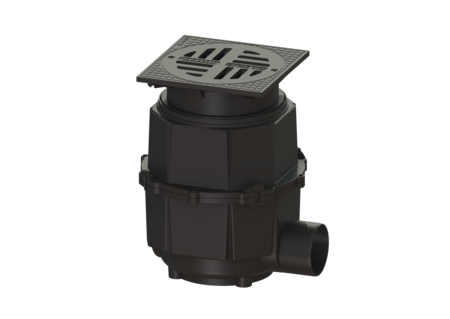

Erfafvoer Systeem 400, DN 150, B, 580-710 mm
De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Afdichting van het opzetstuk: aansluitrand Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm ATEX: nee Stankslot: inclusief Afmetingen In hoogte verstelbaar: 55 - 180 mm Netto gewicht: 23 kg Bruto gewicht: 23 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Verstelbereik: 55 - 185 Inbouwdiepte: 580 - 710 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 563 mm Breedte: 500 mm Hoogte: 580 mm Lengte verpakking: 700 mm Breedte verpakking: 800 mm Hoogte verpakking: 610 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Gietijzer Breedte Afdekking: 400 mm Lengte Afdekking: 400 mm Belastingsklasse: B 125 (EN 124) Framebreedte: 400 mm Framelengte: 400 mm Form opzetstuk: hoekig Inhoud slibvang: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Gatenzaag voor DN 100/125/150 | 500100 | Bekijk |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk |
 | Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton | 83021 | Bekijk |
 | Afdichtingsbaan voor Systeem 400, WD-beton | 83022 | Bekijk |
 | verlengstuk Systeem 400, kunststof | 850101 | Bekijk |
 | Overgangsstuk d: 450 mm, met afdichting | 850102 | Bekijk |
 | Overgangsstuk d: 358 mm, met afdichting | 850103 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
 | Afdekplaat gietijzer, Klasse B | 850131 | Bekijk |
 | Uitneemapparaat voor stankslot systeem 400 | 850143 | Bekijk |
| Cad gegevens |
|---|
- Nominale wijdte (DN) (nennweite): 150
- Materiaal afvoerelement (material_grundkoerper):
Kunststof
- Uitvoering aansluiting (stutzen_ausfuehrung):
zijwaarts
- Afdekkingsmateriaal (abdeckung_material): Gietijzer
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 580 mm
- Stankslot (geruchsverschluss): inclusief
- (form_Aufsatzstueck):
- Inhoud slibvang (schlammeimer): ja
