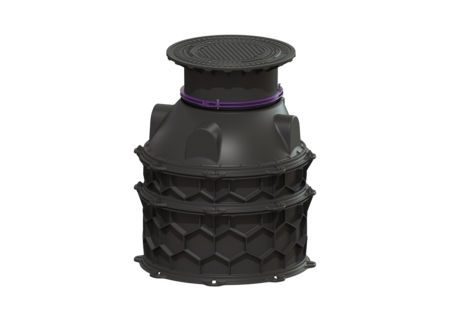

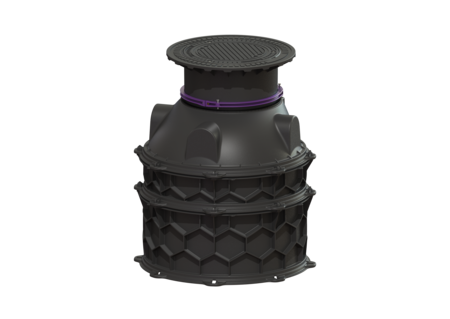

Schachtmodule LW 1000 vloerplaat
Toegang LW 600, 1130-1379 mm, Klasse D
KESSEL Schachtmodule LW 1000 vloerplaat, PE-HD, aardinbouw, inbouwdiepte 1130 - 1379 mm, dagmaat toegang (LW) 600 mm, belastingsklasse D 400
- Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
- Innovatieve honingraatstructuur
- Voor inbouw in het grondwater tot 3000 mm
| Artikel nr. | 8740019 |
|---|---|
| GTIN | 4026092065341 |
| Korting groep | 60 |
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D
De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Toelating: Z-42.1-527 Afmetingen Netto gewicht: 123 kg Bruto gewicht: 155 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 1130 - 1379 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 1200 mm Breedte: 1200 mm Lengte verpakking: 1200 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2200 mm Reservoir/basiselement Max. boring van toevoer (DN): 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 659 mm Hoogte Afdekking: 122 mm Lengte Afdekking: 659 mm Oppervlak: gietijzer Vergrendeling: vergrendelt Belastingsklasse: D 400 (EN 124) Dichtheid: spatwaterdicht
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Afdichting voor verlengstuk | 680125 | Bekijk |
 | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
 | Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk |
 | Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Bekijk |
 | Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk |
 | Set verbindingsbouten 10 stuks | 680373 | Bekijk |
 | Afdichting voor schachtmodule | 680374 | Bekijk |
 | Klimhulp voor schachtmodule | 680376 | Bekijk |
 | Schachtconus LW 600, toegang schachtmodule | 680431 | Bekijk |
 | Opzetstuk d: 600 mm | 680569 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | LÖVM Deksel uit GG Kl. D geschroefd | 860136 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring |
- Inbouwsituatie (einbausituation):
aardinbouw
- Externe bewaking (fremdueberwachung):
SKZ
- Soort afdekking (abdeckungsart): Afdekplaat rond
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 1.130 mm
- Bruto gewicht (gewicht_brutto): 155 kg
- Oppervlak (oberflaeche): gietijzer
