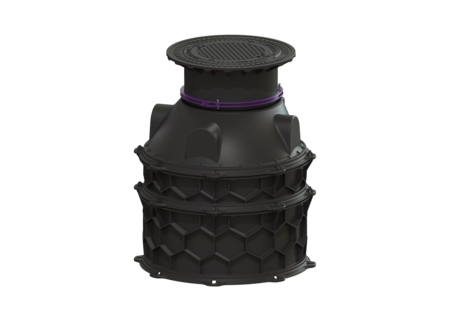

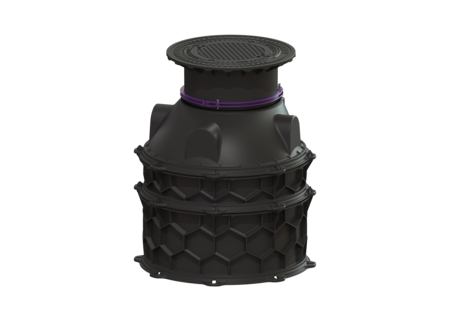

Schachtmodule LW 1000 vloerplaat

Toegang LW 600, 1630-1879 mm, Klasse A/B

8740030
8740030
PDF productgegevensblad

KESSEL Schachtmodule LW 1000 vloerplaat, PE-HD, aardinbouw, inbouwdiepte 1630 - 1879 mm, dagmaat toegang (LW) 600 mm, belastingsklasse B 125

  • Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
  • Innovatieve honingraatstructuur
  • Voor inbouw in het grondwater tot 3000 mm
Artikel nr. 8740030
GTIN 4026092065457
Korting groep 60

    Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B
    De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Toelating: Z-42.1-527 ATEX: nee Afmetingen Netto gewicht: 133,5 kg Bruto gewicht: 150 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 1630 - 1879 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 1200 mm Breedte: 1200 mm Lengte verpakking: 1200 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2200 mm Reservoir/basiselement Max. boring van toevoer (DN): 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 648 mm Hoogte Afdekking: 95 mm Lengte Afdekking: 648 mm Oppervlak: gietijzer Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Dichtheid: spatwaterdicht
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    680125 Afdichting voor verlengstuk 680125 Bekijk
    680276 Klemring voor opzetstukken, d: 600 mm 680276 Bekijk
    680323 Afdichting voor afdekplaat, vergrendeld 680323 Bekijk
    680370 Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
    680371 Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
    680373 Set verbindingsbouten 10 stuks 680373 Bekijk
    680374 Afdichting voor schachtmodule 680374 Bekijk
    680376 Klimhulp voor schachtmodule 680376 Bekijk
    680431 Schachtconus LW 600, toegang schachtmodule 680431 Bekijk
    680569 Opzetstuk d: 600 mm 680569 Bekijk
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Bekijk
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Bekijk
    860118 Afdekplaat Klasse B, gietijzer 860118 Bekijk
    • Inbouwsituatie (einbausituation): aardinbouw
    • Externe bewaking (fremdueberwachung): SKZ
    • Soort afdekking (abdeckungsart): Afdekplaat rond
    • Belastingsklasse (belastungsklasse): B 125 (EN 124)
    • Inbouwdiepte (einbautiefe): 1.630  mm
    • Bruto gewicht (gewicht_brutto): 150  kg
    • Oppervlak (oberflaeche): gietijzer
