Terugstuwpompinst. Ecolift XL
Duo, 1 mot. klep, SPF 1500-S1, conus

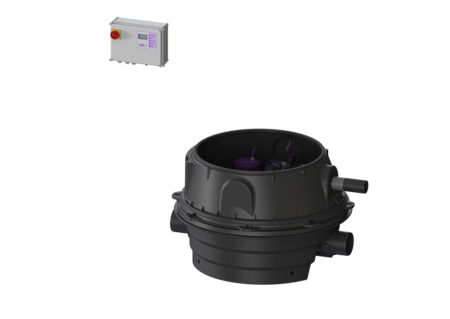

KESSEL Terugstuwpompinst. Ecolift XL, afvalwater Fecaliënvrij afvalwater, aardinbouw, met 2 onderdompelbare SPF 1500 pompen, alarm met optische sonde, besturingskast Comfort Plus
- Afvalwaterafvoer zonder onderbreking, zelfs bij stroomuitval, zolang er geen terugstuwing is
- gering pompgebruik
- minimale geluidsproductie
| Artikel nr. | 8741065 |
|---|---|
| GTIN | 4026092070741 |
| Korting groep | 60 |
Terugstuwpompinst. Ecolift XL Duo, 1 mot. klep, SPF 1500-S1, conus
De terugstuwpompinstallatie voor fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen, een motorisch en een mechanisch afsluitsysteem en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Standaard loopt het water via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten en de afvoer naar de riolering wordt afgesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater in de riolering loost. De persleiding is uitgevoerd met een gelaste PE-buis, en bij de pomp SPF 4500 ook met een drukontlastingsschacht. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. Uitvoering Aanwijzing inbouwdiepte: variant met laagste inbouwhoogte Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 70 Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: ÖNORM B 2501 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 3 Toelating: Z-53.2-493 ATEX: nee Afmetingen Netto gewicht: 161 kg Bruto gewicht: 185 kg Grondwaterdichtheid vanaf bodem: 3000 mm Afschot: 15 mm Lengte: 1379 mm Breedte: 1200 mm Hoogte: 785 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 950 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Goot: doorlopende goot Ontluchtingsaansluiting (DN): 70 Afstand onderkant afvoerbuis tot reservoirbodem: 120 mm Afstand onderkant toevoerbuis tot reservoirbodem: 135 mm Afstand bedding toevoer tot bovenkant reservoir: 645 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Nuttig volume: 20 l Reservoirvolume: 65 l Loopband Pomp: SPF 1500 Aantal pompen: 2 Gewicht, pomp: 27 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 2,7 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,77 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 28 m³/h Opvoerhoogte max.: 7,5 m Toerental: 1415 U/min Vermogen P1: 1,4 kW Vermogen P2: 1,1 kW Modus: S1 Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Plus Motorbeveiligingsschakelaar: ja Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): 3x C 16 A
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Opzetstuk met afdekplaat LW 800, klasse 3, betegelbaar | 8740175 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, klasse 3 met waterdichte flens | 8740176 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse A/L15 | 8740177 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, Kl. A/L15 met waterdichte flens | 8740178 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse B | 8740179 | Bekijk |
 | Opzetstuk Afdekplaat, hoek, LW 800, klasse D | 8740180 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse 3 | 8740181 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk |
 | Inbouwset Thermostaat, Hygrostaat | 97713 | Bekijk |
 | Buitenkast B: 590 mm, voor inbouw besturingskasten | 97714 | Bekijk |
 | Waarschuwingslamp voor buitenkast | 97715 | Bekijk |
| Buitenkast voor inbouw besturingskasten | 97716 | Bekijk |
| Buitenkast B:785 mm, voor inbouw besturingskasten | 97723 | Bekijk | |
| Buitenkast B: 1115 mm, voor inbouw besturingskasten | 97724 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Besturingskast Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A | 28786 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Eenhandssluiting DN 63 | 680380 | Bekijk |
 | Terugslagklep links, met terugslagklep | 680381 | Bekijk |
 | Terugslagklep rechts, met terugslagklep | 680382 | Bekijk |
 | Beschermingsbeugel voor afsluiter DN 63 | 680386 | Bekijk |
 | Vergrendelbaar deksel Ecolift XL Uitloopkant | 680391 | Bekijk |
 | Pompflens Ecolift XL, incl. afdichting | 680398 | Bekijk |
 | Pompenplaat Ecolift XL | 680399 | Bekijk |
 | Luchtslang DN 63, l: 367 mm | 680400 | Bekijk |
 | Persleiding met afsluiter Variant links, schuin | 680401 | Bekijk |
 | Persleiding met afsluiter Variant rechts, schuin | 680402 | Bekijk |
 | Steun voor afsluiter, schuin | 680403 | Bekijk |
 | Afdichtingsset Ecolift XL | 680418 | Bekijk |
 | Pompaandrijving SPF 1500 400 V, S1, 10m-kabel | 680445 | Bekijk |
 | Aandrijfmotor om vast te klemmen, 10m-kabel | 680452 | Bekijk |
 | Vervangingsset optische sonde 10 m-kabel | 680455 | Bekijk |
 | Drukbuis voor Ecolift XL, 180 mm | 680827 | Bekijk |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk |
 | Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Goedkeuring | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Besturingskast (schaltgeraet):
Comfort Plus
- TÜV testteken (pruefzeichen):
ID 1111241794
- Inbouwsituatie (einbausituation):
aardinbouw
- (nennweite):
- Pomp (pumpe): SPF 1500
- Bedrijfsspanning (betriebsspannung): 400 V
