Pompstation Aquapump F XL
Tronic SPF1400-S3, d0

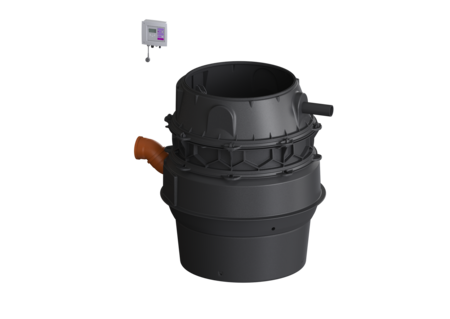

KESSEL Pompstation Aquapump F XL, Tronic, afvalwater Fecaliënhoudend afvalwater, aardinbouw, hoogte 1500 mm, met een onderdompelbare SPF 1400 pomp, bedrijfsmodus S3 - 50%, niveauregistratie pneumatisch
- Uiterst betrouwbaar
- Kan flexibel worden ingebouwd
- Hygiënische voordelen bij onderhoud en reparaties
| Artikel nr. | 8742012 |
|---|---|
| GTIN | 4026092069479 |
| Korting groep | 60 |
Pompstation Aquapump F XL Tronic SPF1400-S3, d0
Het pompstation voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen, een terugslagklep en een afsluiter voor de persleiding. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing (droge opstelling) en een geschroefde reinigingsopening. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm, waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. Uitvoering Aanwijzing inbouwdiepte: variant met laagste inbouwhoogte Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Klimhulp: ja Opstelling: Droge opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Tronic ATEX: nee Afmetingen Netto gewicht: 106,3 kg Bruto gewicht: 127 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 1295 mm Breedte: 1295 mm Hoogte: 1500 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 1435 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 1343 mm Afstand onderkant toevoerbuis tot reservoirbodem: 753 mm Afstand hart toevoerbuis tot aan reservoirbodem: 833 mm Afstand bedding toevoer tot bovenkant reservoir: 747 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Nuttig volume: 160 l Reservoirvolume: 335 l Loopband Pomp: SPF 1400 Aantal pompen: 1 Gewicht, pomp: 25 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 7,3 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1370 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Opzetstuk met afdekplaat LW 800, klasse 3, betegelbaar | 8740175 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, klasse 3 met waterdichte flens | 8740176 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse A/L15 | 8740177 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, Kl. A/L15 met waterdichte flens | 8740178 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse B | 8740179 | Bekijk |
 | Opzetstuk Afdekplaat, hoek, LW 800, klasse D | 8740180 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse 3 | 8740181 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Alarmkast Basic met elektrodensonde | 20222 | Bekijk |
 | Alarmkast Basic met optische sonde | 20223 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | Klemverbindingen voor persleiding, DN 80/80 | 28090 | Bekijk |
 | Klemverbindingen voor persleiding, DN 50/50 | 28091 | Bekijk |
 | Klemverbindingen voor persleiding, DN 50/80 | 28092 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Aansluitdoos voor het verlengen van een peilsonde | 28799 | Bekijk |
 | Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Bekijk |
 | Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk |
 | Inbouwset Thermostaat, Hygrostaat | 97713 | Bekijk |
 | Buitenkast B: 590 mm, voor inbouw besturingskasten | 97714 | Bekijk |
 | Waarschuwingslamp voor buitenkast | 97715 | Bekijk |
| Buitenkast voor inbouw besturingskasten | 97716 | Bekijk |
| Buitenkast B:785 mm, voor inbouw besturingskasten | 97723 | Bekijk | |
| Buitenkast B: 1115 mm, voor inbouw besturingskasten | 97724 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Bekijk |
 | Besturingskast Comfort Mono, 230 V | 28731 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting Pompflens | 680045 | Bekijk |
 | Set schroeven verzinkt, 14 stuks | 680047 | Bekijk |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk |
 | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk |
 | Pompaandrijving SPF 1400 230 V, S3, 10m-kabel, met condensator | 680218 | Bekijk |
 | Drukbuis voor Aqualift F XL, 280 mm | 680388 | Bekijk |
 | Kleppenbehuizing voor duo-installaties, twee afsluiters | 680419 | Bekijk |
 | Reinigingsdeksel geschroefd, DN 160 | 680421 | Bekijk |
 | Afdichtingsset Pompflens | 680422 | Bekijk |
 | Drukleidingen DN 90 | 680446 | Bekijk |
 | Afdekking voor pompflens, d: 220 mm | 680460 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
aardinbouw
- Alarmgever (alarmgeber): drukbuis
- Pomp (pumpe): SPF 1400
- Type schoepenwiel (laufrad_typ): Open waaier
