Vetafscheider EasyClean free
NS 15, Mix & Pump, rechts
KESSEL Vetafscheider EasyClean free, lediging Mix & Pump, breedte opsteloppervlakte 1680 mm, nominale grootte 15, stroomrichting rechts, besturingskast, vrije opstelling, soort lediging handmatig afvoer- en reinigingssysteem, nee
- De stromingsrichting kan worden gewijzigd door middel van zelfdichtende verwisselbare moffen (NS 2 - NS 10)
- Schone en geurloze lediging en reiniging
- Eenvoudige bediening
| Artikel nr. | 93015-01-MS-R |
|---|---|
| GTIN | 4026092105061 |
| Korting groep | 60 |

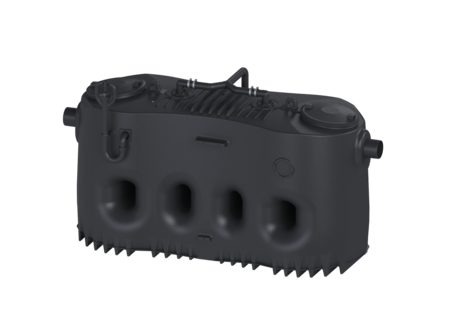

Vetafscheider EasyClean free NS 15, Mix & Pump, rechts
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging en reukloze lediging wordt uitgevoerd via een externe pomp met 2-wegklep en wisselhendel, die door een afsluiter van het reservoir kan worden gescheiden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. De handmatige besturing loopt via een gebruiksvriendelijke besturingskast die via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd. Garantie op het materiaal PE 20 jaar. Uitvoering Afsluitvoorziening: ja Stromingsrichting: rechts Afvoervariant: Mix & Pump Schredder-mix-systeem: ja Slibemmer: ja Nominale grootte (NG): 15 SonicControl: nee Zuigleiding: Ledigingspomp Vulvoorziening conform DIN 1988: ja Soort lediging: handmatig afvoer- en reinigingssysteem Watertoevoer: 1 schroefventiel 1" Draagvermogen (DIN 19901): F3 Algemene karakteristieken Materiaal: PE Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 415 kg Bruto gewicht: 490 kg Opsteloppervlak lengte: 3530 mm Opsteloppervlak breedte: 1680 mm Opsteloppervlak hoogte: 1950 mm Lengte verpakking: 3530 mm Breedte verpakking: 1680 mm Hoogte verpakking: 2085 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1130 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1200 mm Nominale afvoerdiameter (DN): 200 mm Nominale afvoerdiameter (DN): 200 mm Nominale toevoerdiameter (DA): 200 mm Nominale toevoer (DN): 200 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, HT-buis conform DIN 19560, PP of AS Onderhoudsopening: 420 mm Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Afvalwaterinhoud Afscheiderinhoud: 2230 l Totaal volume: 3730 l Inhoud slibvang: 1500 l Volume vetopslag: 600 l Loopband Pomp: SPF 300 KE 2.0 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,87 Beschermingsklasse pomp: IP 55 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: nee Meerregelige displayweergave: nee Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,2 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Monsternamevoorziening DN 200, horizontaal | 915883 | Bekijk |
 | Laagdiktemeter SonicControl, voor vetafscheiders | 917821 | Bekijk |
 | Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk |
| Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk |
| Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Afdichting DN 150 | 680003 | Bekijk |
 | Slangklem d: 110 mm | 680126 | Bekijk |
 | Afdichting DN 200 | 680128 | Bekijk |
 | Ventiel Herverdeler in twee richtingen, hendel | 680274 | Bekijk |
 | Ventiel Herverdeler in twee richtingen | 680275 | Bekijk |
 | Afsluiter DN 100, kunststof, horizontaal | 680329 | Bekijk |
 | Besturingskast Mix & Pump, 6,5, 7,5 en 10 A | 680341 | Bekijk |
 | Verbindingsslang DN 100, l: 100 mm | 680434 | Bekijk |
 | Verbindingsslang met slangklemmen, DN 100, l: 100 mm | 680554 | Bekijk |
 | Verbindingsslang met slangklemmen, DN 75, l: 100 mm | 680555 | Bekijk |
 | Aandrijfmotor voor SPF 300 KE, IP 55 | 680916 | Bekijk |
 | Pompbehuizing voor SPF 300 KE | 680917 | Bekijk |
 | Besturingskast Connect 400 V, vetafscheider | 681095 | Bekijk |
 | Kijkglas voor vetafscheider EasyClean | 913109 | Bekijk |
 | Deksel d: 625 mm | 916901 | Bekijk |
 | Spansluiting voor deksel 625 mm | 917001 | Bekijk |
 | Afdichting voor deksel 625 mm | 917201 | Bekijk |
 | Radiaal schoepenwiel met snijplaat en wervelinrichting,3,0 kW | 917854 | Bekijk |
 | Snijplaat voor pomp 3,0 kW | 917855 | Bekijk |
 | Vervangingspomp SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Besturingskast (schaltgeraet):
ja
- Materiaal (material):
PE
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Zuigleiding (entsorgungseinrichtung):
Ledigingspomp
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Schredder-mix-systeem (schredder_mix_system):
ja
- Nominale grootte (NG) (nenngroesse): 15
- Slibemmer (schauglas): ja
- Vulvoorziening conform DIN 1988 (fuelleinrichtung): ja
- Opsteloppervlak breedte (aufstellflaeche_breite): 1.680 mm
- Opsteloppervlak lengte (aufstellflaeche_laenge): 3.530 mm
