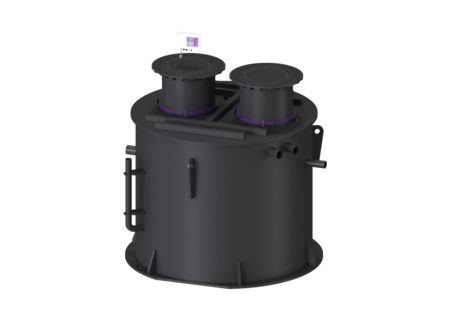

Vetafscheider EasyClean ground

Multi, NG 4, Direct, 790-1200 mm, B, r

96004.120B-DR
96004.120B-DR
PDF productgegevensblad

KESSEL Vetafscheider EasyClean ground, lediging Direct, nominale grootte 4, belastingsklasse B 125, inbouwdiepte 790 - 1200 mm, soort lediging handmatig met zuigslang, stroomrichting rechts, Wikkelbuis, alarm met Peilsonde

  • Geurarme en schone afvoer
  • Gedefinieerd afvoerpunt
  • Volledig legen van de afscheider
Artikel nr. 96004.120B-DR
GTIN 4026092098370
Korting groep 60

    Vetafscheider EasyClean ground Multi, NG 4, Direct, 790-1200 mm, B, r
    De installatie voor aardinbouw bestaat uit een combinatie van een afscheider voor vethoudend afvalwater inclusief slibvang, een monsternamevoorziening en een pompstation. Het reservoir met alle installatieonderdelen is gemaakt van duurzaam bestendig kunststof (PE). De afzonderlijke installatieonderdelen zijn via twee deksels toegankelijk voor reinigings- en onderhoudswerkzaamheden. Voor geurbeperkte handmatige lediging is een aansluiting zuigleiding beschikbaar. Het pompstation is uitgerust met twee onderdompelbare pompen met terugslagkleppen. De dompelpompen worden via geleidestangen in het reservoir geplaatst. De pompen worden door een peilsonde aangestuurd. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Stromingsrichting: rechts Schachtsysteem: Wikkelbuis Afvoervariant: Direct Schredder-mix-systeem: nee Nominale grootte (NG): 4 SonicControl: nee Zuigleiding: Ledigingsaansluiting Soort lediging: handmatig met zuigslang Draagvermogen (DIN 19901): E2 Afmetingen Netto gewicht: 1070 kg Bruto gewicht: 1124 kg Grondwaterdichtheid vanaf bodem: 2325 mm Inbouwdiepte: 790 - 1200 mm Lengte: 2160 mm Breedte: 2505 mm Lengte verpakking: 3400 mm Breedte verpakking: 2250 mm Hoogte verpakking: 2075 mm Reservoir/basiselement Persleidingaansluiting (DN): 90 Persleidingaansluiting (DA): 90 mm Afstand onderkant afvoerbuis tot reservoirbodem: 830 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1125 mm Nominale afvoerdiameter (DN): 110 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 100 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Hoogte Afdekking: 95 mm Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 1000 l Maxi. vetlaagdikte: 110 mm Totaal volume: 1400 l Inhoud slibvang: 400 l Volume vetopslag: 160 l Loopband Pomp: GTK 1300 Aantal pompen: 2 Gewicht, pomp: 27 kg Nominale stroomsterkte: 2,5 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,8 Beschermingsklasse pomp: IP 68 Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 57 m³/h Opvoerhoogte max.: 12,4 m Toerental: 2900 U/min Vermogen P1: 1,3 kW Vermogen P2: 1 kW Modus: S3 - 30% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN8-F 6G 1,5 mm² Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 2,5 A
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    28746 Besturingskast Comfort Duo, 230 V 28746 Bekijk
    680002 Afdichting Rolring, DN 125 680002 Bekijk
    680034 Batterij 9V-batterij 680034 Bekijk
    680053 Kleppenset Rolring, klep, inschuifgedeelte 680053 Bekijk
    680276 Klemring voor opzetstukken, d: 600 mm 680276 Bekijk
    680278 Uitnamesleutel voor afdekplaten 680278 Bekijk
    680323 Afdichting voor afdekplaat, vergrendeld 680323 Bekijk
    680324 Opzetstuk d: 630 mm, spatwaterdicht 680324 Bekijk
    680419 Kleppenbehuizing voor duo-installaties, twee afsluiters 680419 Bekijk
    680596 Afdichting voor pompadapter, 2,0 inch 680596 Bekijk
    680598 Pompklauw Twee inch, met afdichting 680598 Bekijk
    680600 Peilsonde met sondeklem 680600 Bekijk
    680603 Beschermingsbuis voor peilsonde, schuin afgezaagd 680603 Bekijk
    680729 Sondeklem voor peilsonde en dompelklok 680729 Bekijk
    680783 Verbindingsslang met klemmen 680783 Bekijk
    860104 Afdichting d: 630 mm, vanaf 01/2015 860104 Bekijk
    860119 Afdekplaat Klasse B, gietijzer, met afdichting 860119 Bekijk
    • Besturingskast (schaltgeraet): Comfort
    • Zuigleiding (entsorgungseinrichtung): Ledigingsaansluiting
    • Nominale grootte (NG) (nenngroesse): 4
    • Belastingsklasse (belastungsklasse): B 125 (EN 124)
    • Inbouwdiepte (einbautiefe): 790  mm
    • Stromingsrichting (fliessrichtung): rechts
