Terugstuwpompinst. Ecolift XL

Mono, 1 motorische klep, SPF 4500-S3

8741009
8741009
PDF productgegevensblad

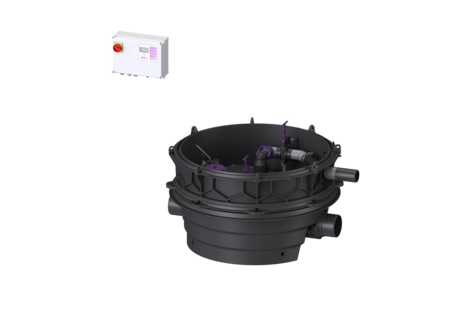

KESSEL Terugstuwpompinst. Ecolift XL, afvalwater Fecaliënvrij afvalwater, vrije opstelling, Enkele eenheid, met een onderdompelbare SPF 4500 pomp, bedrijfsmodus S3 - 50%, alarm met optische sonde

  • Afvalwaterafvoer zonder onderbreking, zelfs bij stroomuitval, zolang er geen terugstuwing is
  • gering pompgebruik
  • minimale geluidsproductie
Artikel nr. 8741009
GTIN 4026092068267
Korting groep 60

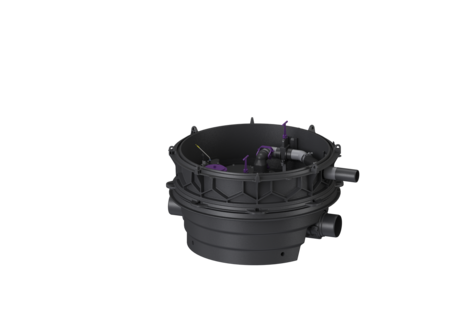

Terugstuwpompinst. Ecolift XL Mono, 1 motorische klep, SPF 4500-S3
De terugstuwpompinstallatie voor fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp, een motorisch en een mechanisch afsluitsysteem en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Standaard loopt het water via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten en de afvoer naar de riolering wordt afgesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater in de riolering loost. De persleiding is uitgevoerd met een gelaste PE-buis, en bij de pomp SPF 4500 ook met een drukontlastingsschacht. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. Uitvoering Aanwijzing inbouwdiepte: variant voor verdiepte inbouw Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 70 Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: ÖNORM B 2501 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 3 Toelating: Z-53.2-493 ATEX: nee Afmetingen Netto gewicht: 114,86 kg Bruto gewicht: 134,64 kg Grondwaterdichtheid vanaf bodem: 3000 mm Afschot: 15 mm Lengte: 1384 mm Breedte: 1200 mm Hoogte: 695 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 950 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Goot: doorlopende goot Ontluchtingsaansluiting (DN): 70 Afstand onderkant afvoerbuis tot reservoirbodem: 120 mm Afstand onderkant toevoerbuis tot reservoirbodem: 135 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Nuttig volume: 20 l Reservoirvolume: 65 l Loopband Pomp: SPF 4500 Aantal pompen: 1 Gewicht, pomp: 26 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 7,5 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,85 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 45 m³/h Opvoerhoogte max.: 21 m Toerental: 2850 U/min Vermogen P1: 4,2 kW Vermogen P2: 3,5 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Plus Motorbeveiligingsschakelaar: ja Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): 3x C 16 A
  Titel Artikel nr.
8740002 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 8740002 Bekijk
8740003 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 8740003 Bekijk
8740004 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 8740004 Bekijk
8740005 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 8740005 Bekijk
8740008 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 8740008 Bekijk
8740009 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 8740009 Bekijk
8740010 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 8740010 Bekijk
8740011 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 8740011 Bekijk
8740014 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 8740014 Bekijk
8740015 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 8740015 Bekijk
8740016 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 8740016 Bekijk
8740017 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 8740017 Bekijk
8740018 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B 8740018 Bekijk
8740019 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D 8740019 Bekijk
8740020 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 8740020 Bekijk
8740021 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 8740021 Bekijk
8740022 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 8740022 Bekijk
8740023 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 8740023 Bekijk
8740024 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B 8740024 Bekijk
8740025 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D 8740025 Bekijk
8740026 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 8740026 Bekijk
8740027 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 8740027 Bekijk
8740028 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 8740028 Bekijk
8740029 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 8740029 Bekijk
8740030 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B 8740030 Bekijk
8740031 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D 8740031 Bekijk
8740032 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 8740032 Bekijk
8740034 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 8740034 Bekijk
8740036 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B 8740036 Bekijk
8740037 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D 8740037 Bekijk
8740038 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 8740038 Bekijk
8740040 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 8740040 Bekijk
8740042 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B 8740042 Bekijk
8740043 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D 8740043 Bekijk
8740044 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 8740044 Bekijk
8740046 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 8740046 Bekijk
8740048 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B 8740048 Bekijk
8740049 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D 8740049 Bekijk
8740050 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 8740050 Bekijk
8740052 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 8740052 Bekijk
8740054 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B 8740054 Bekijk
8740055 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D 8740055 Bekijk
8740056 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 8740056 Bekijk
8740058 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 8740058 Bekijk
8740060 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse A/B 8740060 Bekijk
8740061 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse D 8740061 Bekijk
8740062 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2911-3160 mm, Klasse K 3 8740062 Bekijk
8740064 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2896-3145 mm, Klasse A15 8740064 Bekijk
8740122 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 8740122 Bekijk
8740123 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 8740123 Bekijk
8740124 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 8740124 Bekijk
8740125 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 8740125 Bekijk
8740126 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 8740126 Bekijk
8740127 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 8740127 Bekijk
8740128 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 8740128 Bekijk
8740129 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 8740129 Bekijk
8740130 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 8740130 Bekijk
8740131 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 8740131 Bekijk
8740132 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2875-3124 mm, Klasse K 3 8740132 Bekijk
8740141 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B 8740141 Bekijk
8740142 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B 8740142 Bekijk
8740143 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B 8740143 Bekijk
8740158 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D 8740158 Bekijk
8740159 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D 8740159 Bekijk
8740160 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D 8740160 Bekijk
  Titel Artikel nr.
Inbedrijfstelling Ecolift XL 80220 Bekijk
Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Bekijk
Onderhoud Ecolift XL, in een schacht 80320 Bekijk
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
28048 Compressorset voor het inbrengen van lucht 28048 Bekijk
28090 Klemverbindingen voor persleiding, DN 80/80 28090 Bekijk
28091 Klemverbindingen voor persleiding, DN 50/50 28091 Bekijk
28092 Klemverbindingen voor persleiding, DN 50/80 28092 Bekijk
28792 GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
680370 Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
680371 Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
97713 Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
97714 Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
97715 Waarschuwingslamp voor buitenkast 97715 Bekijk
97716 Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast B:785 mm, voor inbouw besturingskasten 97723 Bekijk
97724 Buitenkast B: 1115 mm, voor inbouw besturingskasten 97724 Bekijk
  Titel Artikel nr.
28706 Beschermingsset voor optische sonde 28706 Bekijk
28788 Besturingskast Comfort Plus Mono/Duo, 400 V, (2x)6,3-10,0 A 28788 Bekijk
680034 Batterij 9V-batterij 680034 Bekijk
680052 Afdichting voor SPF 1400 – SPF 4500 680052 Bekijk
680071 Luchtslang Metergoed, 6x4 mm, 100 680071 Bekijk
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
680380 Eenhandssluiting DN 63 680380 Bekijk
680381 Terugslagklep links, met terugslagklep 680381 Bekijk
680382 Terugslagklep rechts, met terugslagklep 680382 Bekijk
680383 Persleiding met afsluiter Variant links 680383 Bekijk
680384 Persleiding met afsluiter Variant rechts 680384 Bekijk
680385 Luchtslang Ecolift XL 680385 Bekijk
680386 Beschermingsbeugel voor afsluiter DN 63 680386 Bekijk
680391 Vergrendelbaar deksel Ecolift XL Uitloopkant 680391 Bekijk
680397 Steun voor afsluiters, recht 680397 Bekijk
680398 Pompflens Ecolift XL, incl. afdichting 680398 Bekijk
680399 Pompenplaat Ecolift XL 680399 Bekijk
680418 Afdichtingsset Ecolift XL 680418 Bekijk
680442 Pompaandrijving SPF 4500 400 V, S3, 10m-kabel 680442 Bekijk
680452 Aandrijfmotor om vast te klemmen, 10m-kabel 680452 Bekijk
680455 Vervangingsset optische sonde 10 m-kabel 680455 Bekijk
680460 Afdekking voor pompflens, d: 220 mm 680460 Bekijk
680827 Drukbuis voor Ecolift XL, 180 mm 680827 Bekijk
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Bekijk
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
80041 Inschuifgedeelte met mechanisch klep, inschuifgedeelte 80041 Bekijk
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Besturingskast (schaltgeraet): Comfort Plus
  • TÜV testteken (pruefzeichen): ID 1111241794
  • Inbouwsituatie (einbausituation): vrije opstelling
  • (nennweite):
  • Pomp (pumpe): SPF 4500
  • Bedrijfsspanning (betriebsspannung): 400  V
