Pompstation Aquapump XXL

Duo, STZ 11000-S1

PDF productgegevensblad

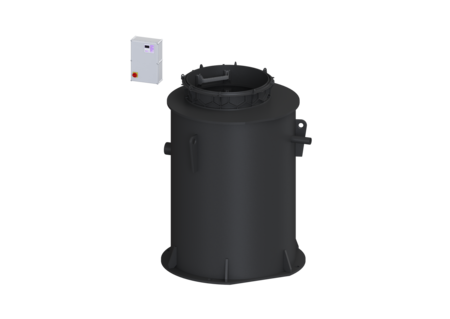

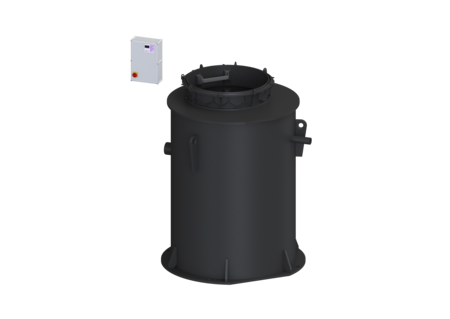

KESSEL Pompstation Aquapump XXL, Duo, afvalwater Fecaliënhoudend afvalwater, hoogte 2440 mm, pompbesturing door Besturingskast, met 2 onderdompelbare STZ 11000 pompen, bedrijfsmodus S1, niveauregistratie hydrostatisch

  • Uiterst betrouwbaar
  • Kan flexibel worden ingebouwd
  • Ook geschikt voor grote hoeveelheden fecaliënvrij afvalwater
Artikel nr. 8743042
GTIN 4026092078105
Korting groep 60

Pompstation Aquapump XXL Duo, STZ 11000-S1
Het pompstation voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen, terugslagklep en afsluiter voor de persleiding. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing (natte opstelling) met universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende techniekschachtvarianten als toebehoren beschikbaar. Een trekketting van rvs om de pomp te verwijderen kan naar gelang de inbouwdiepte worden besteld met art.nr.: 680 528 = lengte 2 m 680 529 = lengte 3 m 680 530 = lengte 4 m 680 531 = lengte 5 m Uitvoering Aanwijzing inbouwdiepte: in combinatie met schachtmodule Soort installatie: duopomp Afsluitvoorziening: schuif van gietijzer Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: ja Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: Wikkelbuis Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 845,9 kg Bruto gewicht: 913,9 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 1880 mm Breedte: 1880 mm Hoogte: 2440 mm Lengte verpakking: 3400 mm Breedte verpakking: 1800 mm Hoogte verpakking: 1760 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Afstand hart afvoer tot reservoirbodem: 1735 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1320 mm Afstand hart toevoerbuis tot aan reservoirbodem: 1400 mm Afstand bedding toevoer tot bovenkant reservoir: 1090 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1600 mm Dagmaat toegang (LW): 1000 mm Nuttig volume: 800 l Loopband Pomp: STZ 11000 Aantal pompen: 2 Gewicht, pomp: 107 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 18,8 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,89 Beschermingsklasse pomp: IP 68 (20 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 30,6 m³/h Opvoerhoogte max.: 68 m Toerental: 2900 U/min Vermogen P1: 11 kW Vermogen P2: 9,5 kW Modus: S1 Type aansluitleiding pomp: H07RN8-F PLU 10G 1,5 mm² Type schoepenwiel: Snijwerk Besturing Besturingskast: Comfort Plus SD Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 18,8 A
  Titel Artikel nr.
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 380-629 mm, Klasse A/B 8740000 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 380-629 mm, Klasse D 8740001 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 8740002 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 8740003 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 8740004 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 8740005 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 630-879 mm, Klasse A/B 8740006 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 630-879 mm, Klasse D 8740007 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 8740008 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 8740009 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 8740010 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 8740011 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 880-1129 mm, Klasse A/B 8740012 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 880-1129 mm, Klasse D 8740013 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 8740014 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 8740015 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 8740016 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 8740017 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B 8740018 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D 8740019 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 8740020 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 8740021 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 8740022 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 8740023 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B 8740024 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D 8740025 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 8740026 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 8740027 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 8740028 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 8740029 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B 8740030 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D 8740031 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 8740032 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 8740034 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B 8740036 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D 8740037 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 8740038 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 8740040 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B 8740042 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D 8740043 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 8740044 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 8740046 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B 8740048 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D 8740049 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 8740050 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 8740052 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B 8740054 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D 8740055 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 8740056 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 8740058 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 8740122 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 8740123 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 8740124 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 8740125 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 8740126 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 8740127 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 8740128 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 8740129 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 8740130 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 8740131 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B 8740141 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B 8740142 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B 8740143 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D 8740158 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D 8740159 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D 8740160 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 638-887 mm, K 3, WD 8740222 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 888-1137 mm, K 3, WD 8740223 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1138-1387 mm, K 3, WD 8740224 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1388-1637 mm, K 3, WD 8740225 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1638-1887 mm, K 3, WD 8740226 Bekijk
  Titel Artikel nr.
  Titel Artikel nr.
Alarmkast Basic met elektrodensonde 20222 Bekijk
Alarmkast Basic met optische sonde 20223 Bekijk
Alarmkast Basic met optische sonde van 10 m 20224 Bekijk
Compressorset voor het inbrengen van lucht 28048 Bekijk
Kabelbevestigingset voor techniekschachten 28076 Bekijk
Modificatieset aarding Rail voor mono-installaties 28088 Bekijk
Modificatieset aarding Rail voor duo-installaties 28089 Bekijk
Klemverbindingen voor persleiding, DN 80/80 28090 Bekijk
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
Antenne met magnetische voet voor TeleControl-modem, 2,5 m kabel 28793 Bekijk
Verlengkabel voor antennes met magnetische voet,l: 2m 28794 Bekijk
Aansluitdoos voor het verlengen van een peilsonde 28799 Bekijk
Luchtslang Metergoed, 6x4 mm, 100 680071 Bekijk
Afdichting voor verlengstuk 680125 Bekijk
Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
Set verbindingsbouten 10 stuks 680373 Bekijk
Vervangende ketting pompstations Rvs, lengte: 2 m 680528 Bekijk
Vervangende ketting pompstations Rvs, lengte: 3 m 680529 Bekijk
ketting voor pompstation 4m 680530 Bekijk
Vervangende ketting pompstations Rvs, lengte: 5 m 680531 Bekijk
Klemmenkast voor verlenging, ATEX-pomp 680631 Bekijk
Potentiaalvrij contact Uitbreidingsset besturingskast Basic 80074 Bekijk
Kabeltoebehoren 80889 Bekijk
Kabeltoebehoren 80891 Bekijk
Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
Waarschuwingslamp voor buitenkast 97715 Bekijk
Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast 97723 Bekijk
Buitenkast 97724 Bekijk
  Titel Artikel nr.
  • Besturingskast (schaltgeraet): Comfort Plus SD
  • ATEX (atex): ja
  • TÜV testteken (pruefzeichen): ID 1111241940
  • Inbouwsituatie (einbausituation): aardinbouw
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Alarmgever (alarmgeber): Peilsonde
  • Pomp (pumpe): STZ 11000
  • Type schoepenwiel (laufrad_typ): Snijwerk
  • Bedrijfsspanning (betriebsspannung): 400  V
  • Soort installatie (anlagenart): duopomp
